مصنع خلط التربة المستقر من سلسلة WDJ عبارة عن مجموعة كاملة من المعدات الخاصة للخلط المستمر لمواد قاعدة الطريق التي طورتها شركتنا على أساس امتصاص مزايا مصنع خلط التربة المستمر في الداخل والخارج.
إن مصنع خلط التربة المستقر من سلسلة WBZ ومصنع خلط الحصى المتدرج بسعر مناسب كلاهما من معدات الخلط الخاصة التي طورتها وأنتجتها شركتنا لتلبية احتياجات البناء من مواد القاعدة للطرق السريعة عالية الجودة والطرق الحضرية والمطارات والأرصفة والرياضة المجالات والمرافق الأخرى من خلال اعتماد أحدث التقنيات في الداخل والخارج.
يمكن أن تستخدم الجير ، الجير المطفأ (محتوى الماء في 10-15٪) ، التربة ، الرمل والحصى ، الرماد المتطاير ، الأسمنت وغيرها من المواد الخام لإنتاج الأسمنت الرمل والحصى ، المواد الأساسية المستقرة بالتربة الرمادية ، الخرسانة القابلة للضغط وغيرها من العشب - مواد الجذور.المواد الأساسية التي تنتجها تتناسب بدقة ، وتختلط بالتساوي وتفي بمتطلبات البناء.
WDJ300.400.500.600.700.800 نوع استقرت معايير الأداء مصنع خلط التربة:
| نموذج المعلمة | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| إنتاجية | 300 طن / ساعة | 400 طن / ساعة | 500 طن / ساعة | 600 طن / ساعة | 700 طن / ساعة | 800 طن / ساعة |
| طريقة القياس | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة |
| طريقة التعديل | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير |
| وضع التحكم | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي |
| دقة الوزن (مجموع) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقة الوزن (مسحوق) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قوة المحرك الرئيسية | 37 كيلو واط | 45 كيلو واط | 60 كيلو واط | 75 كيلو واط | 90 كيلو واط | 110 كيلو واط |
| الوزن الكلي | 24 ت | 24 ت | 27 ت | 27 ت | 30 ت | 30 ت |
| إجمالي الطاقة | 115 كيلو واط | 125 كيلو واط | 140 كيلو واط | 155 كيلو واط | 180 كيلو واط | 200 كيلو واط |

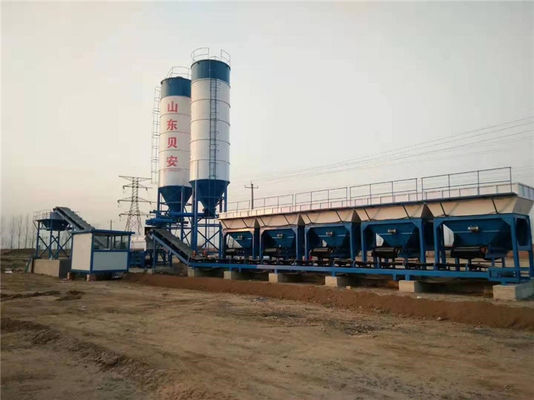

تم قياس جهاز الكمبيوتر WDJ600 D وجدول التكوين الفرعي لمصنع خلط التربة الذي يتم التحكم فيه بسرعة التردد
| لا. | جزء اسم | نموذج المواصفات | كمية | مكان المنشأ | ملاحظات | ||
| 1 | آلة كاملة |
3 ، الحد الأقصى لحجم الحبوب من خلط الركام: 60 مم 4 ، قياس دقة الركام: ± 0.5-1٪ 5 ، قياس دقة مسحوق المواد: ± 0.5-1٪ 6 ، شكل التجمع: نوع للانفصال 7 ، المساحة: 43 م * 15 م 8 ،إعدادات:أربعة قادوس وصندوق واحد (محركات مزدوجة) |
قادوس الركام ، صفيحة الحديد النهائية تعتمد 5 مم ؛ آلة الحزام المسطح ، آلة الحزام المائل الفولاذي تعتمد 18 ؛ قادوس التجميع ، أرجل الخلاط تتبنى 20 I-beam ،.حزام مسطح وحزام مائل يعتمدان حزام نايلون.
|
||||
| 2 | نظام الخلط الكلي | قادوس الركام | 12m³ صفيحة حديد باستخدام 5 مم | 4 | بيان ، شاندونغ |
نوع المجموعة: تكوين صندوق واحد عرض النطاط: 3300 مم |
|
| هزاز | 1.1 كيلو واط | 4 | خنان شينشيانغ | ||||
| شاشة الشبكة |
شاشة مقواة بالشبكة
|
4 | بيان ، شاندونغ | ||||
| حزام مقياس | دقة الوزن ± 0.5-1٪ | 4 | بيان ، شاندونغ | ||||
| أسطوانة مقياس الحزام | 4KW | 4 |
تسيبو شاندونغ |
||||
| مقياس الضغط | 150 كجم | 4 | بنجبو انهوي | ||||
| بكرات ناقل مقياس الحزام | φ89 × 1080 | 1 مجموعة | بيان ، شاندونغ | ||||
| الأسطوانة الحاملة لميزان الحزام | φ89 × 1040 | 1 مجموعة | بيان ، شاندونغ | ||||
| بكرة حزام الضغط | 1 | بيان، شاندونغ | |||||
| إطار آلة الجرعات حزام | قناة الصلب [18 | 1 | بيان ، شاندونغ | ||||
| بكرة آلية | 50100 × 15 كيلو وات 2.5 | 1 | بيان ، شاندونغ | ||||
| حلقة الحزام المسطح | 1000 × 5－39.3 م حزام نايلون | 1 | خبي | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 375 | 1 مجموعة | بيان ، شاندونغ | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 1150 | 1 مجموعة | بيان ، شاندونغ | ||||
| عصا عمودية | 1 مجموعة | بيان ، شاندونغ | |||||
| 3 | نظام إمداد المسحوق | نظام التغذية علبة المسحوق | 80 - 100 طن | 1 | بيان ، شاندونغ | ||
| مزيل الغبار | لا أحد | بيان ، شاندونغ | |||||
| صمام البوابة | 800 × 800 | 1 | بيان ، شاندونغ | ||||
| عجلة اليد صمام البوابة | 320 | 2 | بيان ، شاندونغ | ||||
| المسمار الناقل | φ325 × 2700 مم | 1 | بيان ، شاندونغ | ||||
| محرك حلزوني | 5.5 كيلو واط | 1 | بيان ، شاندونغ | ||||
| حبل أسلاك الفولاذ | φ6-10 م | 1 | بيان ، شاندونغ | ||||
| كيس من القماش | φ325 | 2 | بيان ، شاندونغ | ||||
| مقياس إلكتروني حلزوني | Φ325 × 1400 مم | 1 | بيان ، شاندونغ | ||||
| محرك وزن إلكتروني | 4KW | 1 | بيان ، شاندونغ | ||||
| مستشعر التوتر الحالي | 500 كجم | 1 |
بنجبو ، انهوى |
||||
| 4 | غرفة التشغيل | غرفة التحكم | 1 | بيان ، شاندونغ |
وضع التحكم: التحكم بالكمبيوتر
|
||
| مكيف هواء | 1.2 حصان (نوع التبريد والتدفئة) | 1 | |||||
| 5 | نظام التزويد بالمياه | مضخة غاطسة | 2.2 كيلو واط | 1 | تسيبو ، شاندونغ | وضع الماء: تنظيم التردد | |
| تدفق مضخة الماء | 40 م³ / ساعة | 1 | بيان ، شاندونغ | ||||
| 6 | جهاز الخلط | خلاط | 1 | بيان ، شاندونغ |
نوع الجهاز: رمح أفقي مزدوج قوي نوع مستمر |
||
| محرك مزدوج | 37 كيلو واط | 2 | محرك | ||||
| شفرة | مواد مقاومة للاهتراء عالية سبائك المنغنيز | 60 | ويفانغ ، شاندونغ | ||||
| مخفض السرعة | ZLY180 | 2 | تسيبو ، شاندونغ | ||||
| 7 | جهاز التخزين | آلة الحزام المائل |
ميل التثبيت س = 18 درجة قناة الإطار: فولاذ [18 |
1 | بيان ، شاندونغ |
محرك الباب دلو الطريقة: هوائي
صندوق تخزين ارتفاع التفريغ: 3700 مم
|
|
| طبل محرك كهربائي | 50100－18.5 كيلو وات 2.5 | 1 | تسيبو ، شاندونغ | ||||
| حزام مسطح حلقي | 1000 × 4－38 م حزام نايلون | 1 | خبي | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 375 | 1تعيين | بيان ، شاندونغ | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 1150 | 1 مجموعة | بيان ، شاندونغ | ||||
| صندوق التخزين النهائي | 8m³ صفيحة حديد باستخدام 5 مم | 1 | بيان ، شاندونغ | ||||
| هزاز | 0.5 كيلو واط | 2 | شينشيانغ ، خنان | ||||
| جرس كهربائي | 1 | بيان ، شاندونغ | |||||
| 8 | نظام الدائرة الهوائية | صمام الملف اللولبي | 4V310 | 2 | تشجيانغ | ||
| محرك | Y132S1－2－5.5KWB3 | 1 | بيان ، شاندونغ | ||||
| المكبس الهوائي | 0.67 / 7-5.5 كيلو واط | 1 | |||||
| اسطوانة الهواء | 100 × 250 | 4 | |||||
| 9 | نظام التحكم الكهربائي | المكونات الكهربائية | 1 | Chint Dexie |
يمكن أن تكون المكونات الكهربائية اختيارية اعتماد 485 اتصال اتصال |
||
| نظام التحكم | 1 | بيان ، شاندونغ | |||||
| مضيف الكمبيوتر | 1 | لينوفو | |||||
| شاشة | 1 | لينوفو | |||||
| العاكس | 3.7 كيلو واط | 4 | هاي لي بو | ||||
| العاكس | 5.5 كيلو واط | 1 | هاي لي بو | ||||
| 11 | المرفقات | ادوات خاصة | 1 | بيان ، شاندونغ | |||
| دليل المستخدم | 1 | بيان ، شاندونغ | |||||
| شهادة المطابقة | 1 | بيان ، شاندونغ | |||||
ملحوظة: 1 بسبب التحسين الفني ، يمكن تغيير أصل الأجزاء المشتراة ونموذج المعلمات التقنية ، لكن الوظائف ليست أسوأ من الوظائف الحالية ؛
2 يحتاج المشتري إلى إعداد المرافق التالية: الأساس الخرساني لمحطة الخلط ، وإمداد الطاقة لخزانة توزيع الطاقة لمحطة الخلط ومصدر تخزين المياه لمحطة الخلط ؛الزيت الميكانيكي المطلوب للمعدات ، ونظام الحماية من الصواعق اللازم في محطة الخلط.
تكوين المنتج:
1 ، نظام إمداد الدُفعات: يتكون من قادوس التقسيم ، آلة حزام القياس التي يتم التحكم فيها بالتردد والتي يتم التحكم فيها بسرعة ، وناقل الحزام.
2 ، نظام إمداد مواد الأسمنت: مجهز بصومعة الأسمنت (قادوس الأسمنت) ، مغذي المكره بقياس التردد المتغير المتحكم فيه بالسرعة ، ناقل الوزن الإلكتروني الحلزوني.
3 ، نظام إمداد المياه الأوتوماتيكي: خزان الضغط ، المضخة الغاطسة ، خط الأنابيب ، صمام تخفيض الضغط ، مقياس تدفق المياه ، رشاش المياه.
4 ، نظام الخلط: مخفض المحرك ، خلاط مستمر بعمود أفقي مزدوج.
5 ، نظام جهاز التخزين: صندوق تخزين التفريغ المزدوج ، آلة الحزام المائل ، ضاغط الهواء.
6 ، النظام الكهربائي: خزانة التحكم في التشغيل ، غرفة العمليات.
7 ، نظام التحكم في القياس: مصمم مع الأجزاء الإلكترونية من الشركة المصنعة المحلية الشهيرة ، والتحكم في سرعة تحويل التردد ، ودليل التحكم في الحواسيب الصغيرة والأوتوماتيكية شكلين.هذه الآلة مجهزة بصومعة الأسمنت السائبة (بما في ذلك الناقل اللولبي).بالنسبة لقادوس الأسمنت المعبأ في أكياس ، يمكن تجهيزه بجهاز آخر وفقًا لاحتياجات المستخدم.
