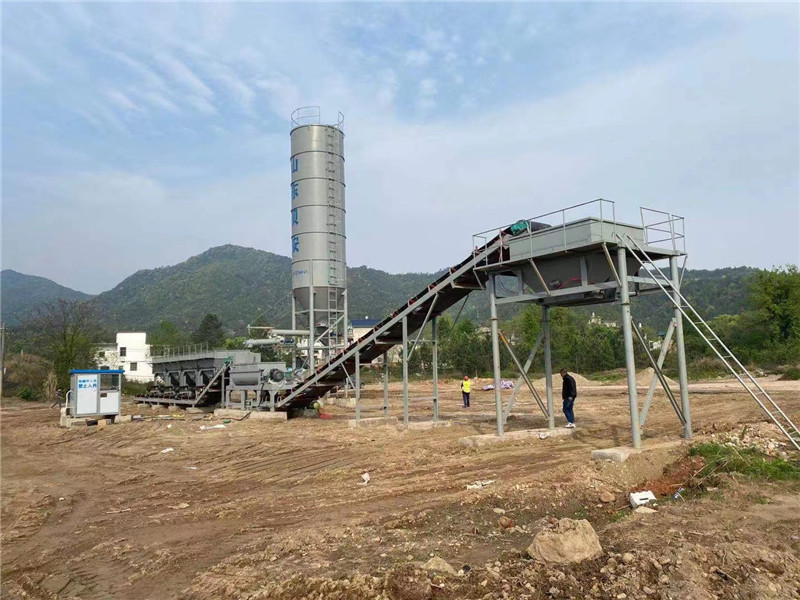

محطة خلط التربة الثابتة سلسلة WDJ هي الاختيار الأمثل للمعدات لتسهيل خلط المواد للطرق.لقد تم تطويره على أساس دمج أفضل جوانب تصاميم مصانع الخلط المستمر المماثلة من الداخل والخارج.مصممة خصيصًا لتلائم احتياجات المواد الأساسية لبناء الطرق السريعة عالية الجودة ، وشوارع المدينة ، والمطارات ، والأرصفة ، والساحات الرياضية ، والمرافق الأخرى ، مصنع خلط التربة المستقر من سلسلة WBZ لدينا متوفر بسعر فعال من حيث التكلفة.
يتم إنشاء خليط التربة والرمل والحصى باستخدام الركام مثل الجير والجير المطفأ (محتوى مائي يتراوح بين 10-15٪) والمناجم والأسمنت مع المواد الخام الأرضية والرماد المتطاير.يُعرف هذا المزيج الخاص المنتج باسم الرمل والحصى المثبت بالأسمنت ، والمواد الأساسية للتربة المستقرة بالتربة الرمادية ، والخرسانة القابلة للانضغاط ، وغيرها من المواد الأساسية الأساسية.يتم وزن هذه المكونات بدقة وخلطها جيدًا معًا لتلبية متطلبات البناء.
WDJ300.400.500.600.700.800 نوع استقرت معايير الأداء مصنع خلط التربة:
نموذج المعلمة | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
إنتاجية | 300 طن / ساعة | 400 طن / ساعة | 500 طن / ساعة | 600 طن / ساعة | 700 طن / ساعة | 800 طن / ساعة |
طريقة القياس | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة |
طريقة التعديل | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير |
وضع التحكم | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي |
دقة الوزن (مجموع) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
دقة الوزن (مسحوق) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
قوة المحرك الرئيسية | 37 كيلو واط | 45 كيلو واط | 60 كيلو واط | 75 كيلو واط | 90 كيلو واط | 110 كيلو واط |
الوزن الكلي | 24 ت | 24 ت | 27 ت | 27 ت | 30 ت | 30 ت |
إجمالي الطاقة | 115 كيلو واط | 125 كيلو واط | 140 كيلو واط | 155 كيلو واط | 180 كيلو واط | 200 كيلو واط |
تم قياس جهاز الكمبيوتر WDJ600 D وجدول التكوين الفرعي لمصنع خلط التربة الذي يتم التحكم فيه بسرعة التردد
لا. | جزء اسم | نموذج المواصفات | كمية | مكان المنشأ | ملاحظات | ||
1 | آلة كاملة |
3 ، الحد الأقصى لحجم الحبوب من خلط الركام: 60 مم 4 ، قياس دقة الركام: ± 0.5-1٪ 5 ، قياس دقة مسحوق المواد: ± 0.5-1٪ 6 ، شكل التجمع: نوع للانفصال 7 ، المساحة: 43 م * 15 م 8 ،إعدادات:أربعة قادوس وصندوق واحد (محركات مزدوجة) |
قادوس الركام ، صفيحة الحديد النهائية تعتمد 5 مم ؛ آلة الحزام المسطح ، آلة الحزام المائل الفولاذي تعتمد 18 ؛ قادوس التجميع ، أرجل الخلاط تتبنى 20 I-beam ،.حزام مسطح وحزام مائل يعتمدان حزام نايلون.
|
||||
2 | نظام الخلط الكلي | قادوس الركام | 12m³ صفيحة حديد باستخدام 5 مم | 4 | بيان ، شاندونغ |
نوع المجموعة: تكوين صندوق واحد عرض النطاط: 3300 مم |
|
هزاز | 1.1 كيلو واط | 4 | خنان شينشيانغ | ||||
شاشة الشبكة |
شاشة مقواة بالشبكة
|
4 | بيان ، شاندونغ | ||||
حزام مقياس | دقة الوزن ± 0.5-1٪ | 4 | بيان ، شاندونغ | ||||
أسطوانة مقياس الحزام | 4KW | 4 |
تسيبو شاندونغ |
||||
مقياس الضغط | 150 كجم | 4 | بنجبو انهوي | ||||
بكرات ناقل مقياس الحزام | φ89 × 1080 | 1 مجموعة | بيان ، شاندونغ | ||||
الأسطوانة الحاملة لميزان الحزام | φ89 × 1040 | 1 مجموعة | بيان ، شاندونغ | ||||
بكرة حزام الضغط | 1 | بيان، شاندونغ | |||||
إطار آلة الجرعات حزام | قناة الصلب [18 | 1 | بيان ، شاندونغ | ||||
بكرة آلية | 50100 × 15 كيلو وات 2.5 | 1 | بيان ، شاندونغ | ||||
حلقة الحزام المسطح | 1000 × 5-39.3 م حزام نايلون | 1 | خبي | ||||
بكرات ناقلة لآلة الحزام | φ89 × 375 | 1 مجموعة | بيان ، شاندونغ | ||||
بكرات ناقلة لآلة الحزام | φ89 × 1150 | 1 مجموعة | بيان ، شاندونغ | ||||
عصا عمودية | 1 مجموعة | بيان ، شاندونغ | |||||
3 | نظام إمداد المسحوق | نظام التغذية علبة المسحوق | 80 - 100 طن | 1 | بيان ، شاندونغ | ||
مزيل الغبار | لا أحد | بيان ، شاندونغ | |||||
صمام البوابة | 800 × 800 | 1 | بيان ، شاندونغ | ||||
عجلة اليد صمام البوابة | 320 | 2 | بيان ، شاندونغ | ||||
المسمار الناقل | φ325 × 2700 مم | 1 | بيان ، شاندونغ | ||||
محرك حلزوني | 5.5 كيلو واط | 1 | بيان ، شاندونغ | ||||
حبل أسلاك الفولاذ | φ6-10 م | 1 | بيان ، شاندونغ | ||||
كيس من القماش | φ325 | 2 | بيان ، شاندونغ | ||||
مقياس إلكتروني حلزوني | Φ325 × 1400 مم | 1 | بيان ، شاندونغ | ||||
محرك وزن إلكتروني | 4KW | 1 | بيان ، شاندونغ | ||||
مستشعر التوتر الحالي | 500 كجم | 1 |
بنجبو ، انهوى |
||||
4 | غرفة التشغيل | غرفة التحكم | 1 | بيان ، شاندونغ |
وضع التحكم: التحكم بالكمبيوتر
|
||
مكيف هواء | 1.2 حصان (نوع التبريد والتدفئة) | 1 | |||||
5 | نظام التزويد بالمياه | مضخة غاطسة | 2.2 كيلو واط | 1 | تسيبو ، شاندونغ | وضع الماء: تنظيم التردد | |
تدفق مضخة الماء | 40 م³ / ساعة | 1 | بيان ، شاندونغ | ||||
6 | جهاز الخلط | خلاط | 1 | بيان ، شاندونغ |
نوع الجهاز: رمح أفقي مزدوج قوي نوع مستمر |
||
محرك مزدوج | 37 كيلو واط | 2 | محرك | ||||
شفرة | مواد مقاومة للاهتراء عالية سبائك المنغنيز | 60 | ويفانغ ، شاندونغ | ||||
مخفض السرعة | ZLY180 | 2 | تسيبو ، شاندونغ | ||||
7 | جهاز التخزين | آلة الحزام المائل |
ميل التثبيت س = 18 درجة قناة الإطار: فولاذ [18 |
1 | بيان ، شاندونغ |
محرك الباب دلو الطريقة: هوائي
صندوق تخزين ارتفاع التفريغ: 3700 مم
|
|
طبل محرك كهربائي | 50100-18.5 كيلو وات 2.5 | 1 | تسيبو ، شاندونغ | ||||
حزام مسطح حلقي | 1000 × 4-38 م حزام نايلون | 1 | خبي | ||||
بكرات ناقلة لآلة الحزام | φ89 × 375 | 1تعيين | بيان ، شاندونغ | ||||
بكرات ناقلة لآلة الحزام | φ89 × 1150 | 1 مجموعة | بيان ، شاندونغ | ||||
صندوق التخزين النهائي | 8m³ صفيحة حديد باستخدام 5 مم | 1 | بيان ، شاندونغ | ||||
هزاز | 0.5 كيلو واط | 2 | شينشيانغ ، خنان | ||||
جرس كهربائي | 1 | بيان ، شاندونغ | |||||
8 | نظام الدائرة الهوائية | صمام الملف اللولبي | 4V310 | 2 | تشجيانغ | ||
محرك | Y132S1-2-5.5KWB3 | 1 | بيان ، شاندونغ | ||||
المكبس الهوائي | 0.67 / 7-5.5 كيلو واط | 1 | |||||
اسطوانة الهواء | 100 × 250 | 4 | |||||
9 | نظام التحكم الكهربائي | المكونات الكهربائية | 1 | Chint Dexie |
يمكن أن تكون المكونات الكهربائية اختيارية اعتماد 485 اتصال اتصال |
||
نظام التحكم | 1 | بيان ، شاندونغ | |||||
مضيف الكمبيوتر | 1 | لينوفو | |||||
شاشة | 1 | لينوفو | |||||
العاكس | 3.7 كيلو واط | 4 | هاي لي بو | ||||
العاكس | 5.5 كيلو واط | 1 | هاي لي بو | ||||
11 | المرفقات | ادوات خاصة | 1 | بيان ، شاندونغ | |||
دليل المستخدم | 1 | بيان ، شاندونغ | |||||
شهادة المطابقة | 1 | بيان ، شاندونغ |
ملحوظة: 1 بسبب التحسين الفني ، يمكن تغيير أصل الأجزاء المشتراة ونموذج المعلمات التقنية ، لكن الوظائف ليست أسوأ من الوظائف الحالية ؛
2 يحتاج المشتري إلى إعداد المرافق التالية: الأساس الخرساني لمحطة الخلط ، وإمداد الطاقة لخزانة توزيع الطاقة لمحطة الخلط ومصدر تخزين المياه لمحطة الخلط ؛الزيت الميكانيكي المطلوب للمعدات ، ونظام الحماية من الصواعق اللازم في محطة الخلط.
تكوين المنتج:
1 ، نظام إمداد الدُفعات: يشتمل هذا النظام على قادوس تقسيم ، وآلة حزام قياس يتم التحكم فيها بالتردد والتحكم في السرعة ، وناقل بحزام.
2 ، نظام توريد مواد الأسمنت: يتكون هذا النظام من صومعة الأسمنت (قادوس الأسمنت) ، ومغذي المكره بقياس التردد المتغير المتحكم في السرعة ، وناقل الوزن الإلكتروني الحلزوني.
3 ، نظام تزويد المياه الأوتوماتيكي: يشتمل هذا النظام على خزان ضغط ، ومضخة غاطسة ، وخط أنابيب ، وصمام تخفيض الضغط ، ومقياس تدفق المياه ، ورشاش مياه.
4 ، نظام الخلط: يتكون هذا النظام من مخفض للمحرك ، وخلاط مستمر بعمود أفقي مزدوج.
5 ، نظام جهاز التخزين: يتكون هذا النظام من صندوق تخزين مزدوج التفريغ ، وآلة حزام مائل ، وضاغط هواء.
6 ، النظام الكهربائي: يشتمل هذا النظام على خزانة تحكم في التشغيل وغرفة عمليات.
7 ، نظام التحكم في القياس: يعتمد هذا النظام على الأجزاء الإلكترونية من الشركة المصنعة المحلية الشهيرة ، والتحكم في سرعة تحويل التردد ، ودليل التحكم في الحواسيب الصغيرة وشكلان آليان.هذه الآلة مجهزة بصومعة الأسمنت السائبة (بما في ذلك الناقل اللولبي).كما يمكن تجهيزها بقادوس أسمنت معبأ حسب احتياجات المستخدم.
الBeian WDJ300 / WDJ400 / WDJ500 / WDJ600 / WDJ700 / WDJ800تم تصميم محطة خلط التربة المستقرة لإنشاء مخاليط التربة المستقرة من الجير لاستخدامها في مشاريع البناء مثل الطرق السريعة والطرق.
نحن نقدم الدعم الفني الشامل والخدمة لمصنع خلط التربة المستقرة.سيكون المهندسون والفنيون ذوو الخبرة لدينا متاحين للإجابة على أي أسئلة قد تكون لديك وتقديم حلول لأي مشاكل قد تواجهها.
نحن نقدم خدمة ما بعد البيع في الوقت المناسب لضمان تشغيل مصنع خلط التربة المستقرة بأدائه الأمثل.تشمل خدمتنا خدمة الفحص والصيانة الدورية ، واستكشاف الأعطال وإصلاحها ، واستبدال قطع الغيار.
نقدم أيضًا خدمات تدريبية لمساعدتك في تشغيل وصيانة مصنع خلط التربة المستقرة.تغطي خدماتنا التدريبية موضوعات مثل السلامة وتعليمات التشغيل والصيانة.كما نقدم دورات تدريبية مخصصة لتلبية الاحتياجات المحددة لعملائنا.
إذا كنت بحاجة إلى أي مساعدة في مصنع خلط التربة المستقرة ، فيرجى الاتصال بنا وسنكون أكثر من سعداء لمساعدتك.
A1: الاسم التجاري لمصنع خلط التربة المستقر هو بيان.
ج 2: أرقام النماذج المتاحة لمحطة خلط التربة المستقرة هي WDJ300 / WDJ400 / WDJ500 / WDJ600 / WDJ700 / WDJ800.
A3: مصنع خلط التربة المستقرة يتم إنتاجه في الصين.
A4: يحتوي مصنع خلط التربة المستقرة على طبقتين من شفرات الخلط.
A5: الناتج المقدر لمصنع خلط التربة المستقرة هو 300-800 طن / ساعة.
