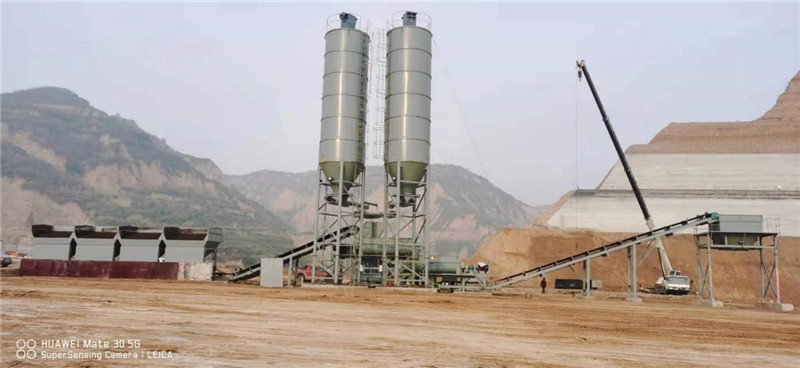

محطة خلط التربة المستقرة عبارة عن مجموعة كاملة من المعدات لخلط التربة المستقرة ، والتي تشمل صومعة الأسمنت ، وجهاز تجميع الركام ، ونطاق وزن الأسمنت ، ونطاق وزن الماء ، ونظام التحكم.إنه مثالي لمشاريع البناء الكبيرة ويمكن أن ينتج ما يصل إلى 300-800 طن من التربة المستقرة في الساعة.آلة خلط الركام ، بسعة 3-6m³ ، مصممة لقياس المواد بدقة ، في حين أن نطاق وزن الأسمنت يقدم نطاقًا من 0-500kg.يمكن ضبط نطاق وزن الماء على 0-200 كجم ويتم التحكم فيه عن طريق نظام PLC.تم تصميم جميع المكونات لتحقيق أقصى قدر من الكفاءة والمتانة.محطة خلط التربة المستقرة هي الخيار الأمثل لجميع احتياجات خلط التربة المستقرة.
WDJ300.400.500.600.700.800 نوع استقرت معايير الأداء مصنع خلط التربة:
| نموذج المعلمة | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| إنتاجية | 300 طن / ساعة | 400 طن / ساعة | 500 طن / ساعة | 600 طن / ساعة | 700 طن / ساعة | 800 طن / ساعة |
| طريقة القياس | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة |
| طريقة التعديل | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير |
| وضع التحكم | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي |
| دقة الوزن (مجموع) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقة الوزن (مسحوق) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قوة المحرك الرئيسية | 37 كيلو واط | 45 كيلو واط | 60 كيلو واط | 75 كيلو واط | 90 كيلو واط | 110 كيلو واط |
| الوزن الكلي | 24 ت | 24 ت | 27 ت | 27 ت | 30 ت | 30 ت |
| إجمالي الطاقة | 115 كيلو واط | 125 كيلو واط | 140 كيلو واط | 155 كيلو واط | 180 كيلو واط | 200 كيلو واط |
WDJ800يكتبدقياس الكمبيوتر وسرعة التردد التي تسيطر عليها جدول تكوين مصنع خلط التربة
| لا. | جزء اسم | نموذج المواصفات | كمية | مكان المنشأ | ملاحظات | ||
| 1 | آلة كاملة |
6 ، شكل التجمع: نوع للانفصال 7 ، المساحة: 52 م * 15 م 8 التكوين: أربع قواديس وصناديق ثنائية نوع تراكب الخلط الثانوي |
|
||||
| 2 |
نظام الخلط الكلي
|
قادوس الركام | 14m³ صفيحة حديد باستخدام 5 مم | 4 | بيان ، شاندونغ |
نوع المجموعة: تكوين صندوق واحد عرض النطاط: 3300 مم قادوس الركام مع يربك |
|
| هزاز | 1.1 كيلو واط | 4 | خنان شينشيانغ | ||||
| شاشة الشبكة |
شاشة مقواة بالشبكة
|
4 | بيان ، شاندونغ | ||||
| حزام مقياس | دقة الوزن ± 0.5-1٪ | 4 | بيان ، شاندونغ | ||||
| أسطوانة مقياس الحزام | 4KW | 4 |
تسيبو شاندونغ |
||||
| مقياس الضغط | 150 كجم | 4 | بنجبو انهوي | ||||
| بكرات ناقل مقياس الحزام | φ89 × 1080 | 1 مجموعة | بيان ، شاندونغ | ||||
| الأسطوانة الحاملة لميزان الحزام | φ89 × 1040 | 1 مجموعة | بيان ، شاندونغ | ||||
| بكرة حزام الضغط | 1 | بيان ، شاندونغ | |||||
| إطار آلة الجرعات حزام | قناة الصلب [18 | 1 | بيان ، شاندونغ | ||||
| بكرة آلية | 50120－22 كيلوواط6－2.5 | 1 | بيان ، شاندونغ | ||||
| حلقة الحزام المسطح | 1200 × 5－47.5 م حزام نايلون | 1 | خبي | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 455 | 1 مجموعة | بيان ، شاندونغ | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 1350 | 1 مجموعة | بيان ، شاندونغ | ||||
| لفة عمودية | 1 مجموعة | بيان ، شاندونغ | |||||
| 3 | نظام إمداد المسحوق | نظام التغذية علبة المسحوق | 80-100 | 2 | بيان ، شاندونغ | ||
| مزيل الغبار | لا أحد | 0 | خياري | ||||
| صمام البوابة | 800 × 800 | 2 | بيان ، شاندونغ | ||||
| عجلة اليد صمام البوابة | 320 | 4 | بيان ، شاندونغ | ||||
| المسمار الناقل | φ325 × 2700 مم | 2 | بيان ، شاندونغ | ||||
| محرك حلزوني | 7.5 كيلو واط | 2 | بيان ، شاندونغ | ||||
| حبل أسلاك الفولاذ | φ6-10 م | 2 | بيان ، شاندونغ | ||||
| كيس من القماش | φ325 | 4 | بيان ، شاندونغ | ||||
| مقياس إلكتروني حلزوني | Φ325 × 1400 مم | 2 | بيان ، شاندونغ | ||||
| محرك وزن إلكتروني | 4KW | 2 | بيان ، شاندونغ | ||||
| مستشعر التوتر الحالي | 500 كجم | 2 |
بنجبو ، انهوى |
||||
| 4 | غرفة التشغيل | غرفة التحكم | 1 |
بنجبو ، انهوى |
وضع التحكم: التحكم بالكمبيوتر
|
||
| مكيف هواء | 1.2 حصان (نوع التبريد والتدفئة) | 1 | |||||
| 5 | نظام التزويد بالمياه | مضخة غاطسة | 3 كيلو واط | 1 | تسيبو ، شاندونغ | وضع التحكم في المياه: تنظيم سرعة التردد | |
| تدفق مضخة الماء | 40 م³ / ساعة | 1 | بيان ، شاندونغ | ||||
| 6 | جهاز الخلط | خلاط | 2 | بيان ، شاندونغ |
نوع الجهاز: رمح أفقي مزدوج قوي نوع مستمر ، محرك مزدوج |
||
| محرك مزدوج | 55 كيلو واط× 2 | 4 | كايوان | ||||
| شفرة | مواد مقاومة للاهتراء عالية سبائك المنغنيز | 68 * 2 | ويفانغ ، شاندونغ | ||||
| مخفض السرعة | ZLY200 | 4 | تسيبو ، شاندونغ | ||||
| 7 | جهاز التخزين | آلة الحزام المائل |
ميل التثبيت س = 18 درجة قناة الإطار: فولاذ [18 |
1 | بيان ، شاندونغ |
محرك باب هوبر الطريقة: هوائي
صندوق تخزين ارتفاع التفريغ: 3700 م |
|
| طبل محرك كهربائي | 50120－22 كيلوواط6－2.5 | 1 | تسيبو ، شاندونغ | ||||
| حزام مسطح حلقي | 1200 × 5－39.3 م حزام نايلون | 1 | خبي | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 455 | 1 مجموعة | بيان ، شاندونغ | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 1350 | 1 مجموعة | بيان ، شاندونغ | ||||
| لفة عمودية | 1 مجموعة | بيان ، شاندونغ | |||||
| صندوق التخزين النهائي | 10m³ (مكدسة) صفيحة حديدية باستخدام 5 مم | 1 | بيان ، شاندونغ | ||||
| هزاز | 1.1 كيلو واط | 1 | شينشيانغ ، خنان | ||||
| جرس كهربائي | 1 | بيان ، شاندونغ | |||||
| 8 | نظام الدائرة الهوائية | صمام الملف اللولبي | 4V310 | 2 | تشجيانغ | ||
| محرك | Y132S1－2－5.5KWB3 | 1 | بيان ، شاندونغ | ||||
| المكبس الهوائي | 0.67 / 7-5.5 كيلو واط | 1 | |||||
| اسطوانة الهواء | 100 × 250 | 4 | |||||
| 9 | نظام التحكم الكهربائي | المكونات الكهربائية | 1 | Chint Dexie |
يمكن أن تكون المكونات الكهربائية اختيارية ؛ اعتماد 485 اتصال اتصال |
||
| نظام التحكم | 1 | بيان ، شاندونغ | |||||
| مضيف الكمبيوتر | 1 | لينوفو | |||||
| شاشة | 1 | لينوفو | |||||
| العاكس | 3.7 كيلو واط | 4 | هاي لي بو | ||||
| العاكس | 7.5 كيلو واط | 2 | هاي لي بو | ||||
| 10 | المرفقات | ادوات خاصة | 1 | بيان ، شاندونغ | |||
| دليل المستخدم | 1 | بيان ، شاندونغ | |||||
| شهادة المطابقة | 1 | بيان ، شاندونغ | |||||
ملحوظة: 1 بسبب التحسين الفني ، يمكن تغيير أصل الأجزاء المشتراة ونموذج المعلمات التقنية ، لكن الوظائف ليست أسوأ من الوظائف الحالية ؛
2 يحتاج المشتري إلى إعداد المرافق التالية: الأساس الخرساني لمحطة الخلط ، وإمداد الطاقة لخزانة توزيع الطاقة لمحطة الخلط ومصدر تخزين المياه لمحطة الخلط ؛الزيت الميكانيكي المطلوب للمعدات ، ونظام الحماية من الصواعق اللازم في محطة الخلط.
المحطة خلط التربة المستقرةهو خيار مثالي لمشاريع البناء واسعة النطاق ، مثل مشاريع الطرق والجسور والسدود والمطارات وغيرها من مشاريع البنية التحتية.إنه يوفر أداء خلط عالي الكفاءة وموثوق.تعتبر محطة خلط التربة المستقرة مع صومعة الأسمنت خيارًا ممتازًا لمشاريع البناء واسعة النطاق.إنه سهل التركيب والتشغيل ، مما يضمن أداء خلط ثابت وموثوق.
في JINSHENG ، نقدم الدعم الفني الشامل والخدمة لمنتجات محطات خلط التربة المستقرة.يتوفر فريق الخبراء لدينا دائمًا لتقديم المساعدة والإجابة على أي أسئلة قد تكون لديك.نحن نقدم الخدمات التالية:
نحن نتفهم أهمية وجود محطة خلط التربة المستقرة الموثوقة والتي يتم صيانتها جيدًا ، لذلك فإن فريق الخبراء لدينا مكرس لتزويدك بأفضل الخدمات والدعم.اتصل بنا اليوم لمعرفة المزيد عن خدماتنا.
