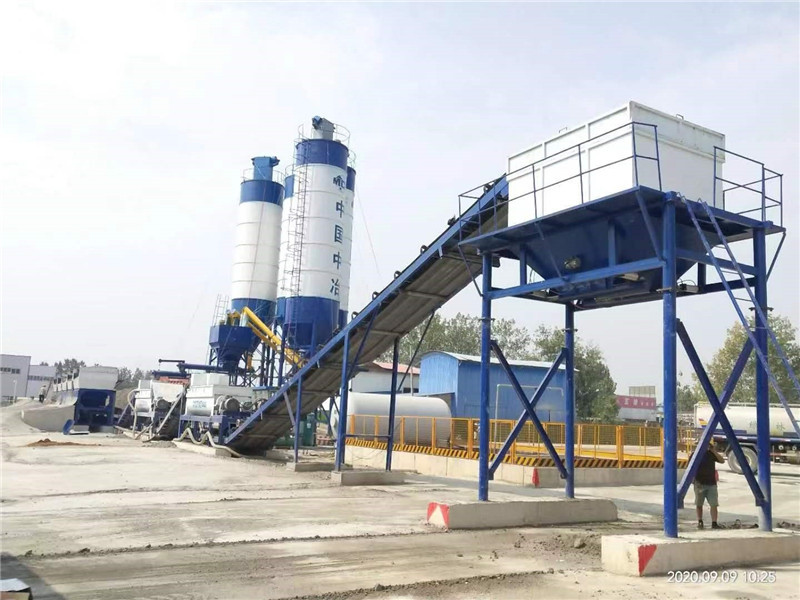

مصنع خلط التربة المستقر من سلسلة WDJ عبارة عن مجموعة كاملة من المعدات الخاصة للخلط المستمر لمواد قاعدة الطريق ، والتي طورتها شركتنا على أساس امتصاص مزايا مصنع خلط التربة الثابت المستمر في الداخل والخارج.
إن مصنع خلط التربة المستقر من سلسلة WBZ ومصنع خلط الحصى المتدرج بسعر مناسب هو عبارة عن معدات خلط خاصة تم تطويرها وإنتاجها من قبل شركتنا لتلبية احتياجات البناء من مواد القاعدة للطرق السريعة عالية الجودة والطرق الحضرية والمطارات والأرصفة والرياضة المجالات والمرافق الأخرى باعتماد التقنية الأولى في الداخل والخارج.يمكن أن تستخدم الجير ، الجير المطفأ (محتوى الماء في 10-15٪) ، التربة ، الرمل والحصى ، الرماد المتطاير ، الأسمنت وغيرها من المواد الخام لإنتاج الأسمنت الرمل والحصى ، المواد الأساسية المستقرة بالتربة الرمادية ، الخرسانة القابلة للضغط وغيرها من العشب - مواد الجذور.المواد الأساسية التي تنتجها تتناسب بدقة ، وتختلط بالتساوي وتفي بمتطلبات البناء.
WDJ300.400.500.600.700.800 نوع استقرت معايير الأداء مصنع خلط التربة:
| نموذج المعلمة | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| إنتاجية | 300 طن / ساعة | 400 طن / ساعة | 500 طن / ساعة | 600 طن / ساعة | 700 طن / ساعة | 800 طن / ساعة |
| طريقة القياس | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة |
| طريقة التعديل | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير |
| وضع التحكم | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي |
| دقة الوزن (مجموع) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقة الوزن (مسحوق) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قوة المحرك الرئيسية | 37 كيلو واط | 45 كيلو واط | 60 كيلو واط | 75 كيلو واط | 90 كيلو واط | 110 كيلو واط |
| الوزن الكلي | 24 ت | 24 ت | 27 ت | 27 ت | 30 ت | 30 ت |
| إجمالي الطاقة | 115 كيلو واط | 125 كيلو واط | 140 كيلو واط | 155 كيلو واط | 180 كيلو واط | 200 كيلو واط |
WDJ800يكتبدقياس الكمبيوتر وسرعة التردد التي تسيطر عليها جدول تكوين مصنع خلط التربة
| لا. | جزء اسم | نموذج المواصفات | كمية | مكان المنشأ | ملاحظات | ||
| 1 | آلة كاملة |
6 ، شكل التجمع: نوع للانفصال 7 ، المساحة: 55 م * 15 م 8 ، التكوين: أربعة قواديس واثنين من الصناديق (نوع حزام وسيط خلط ثانوي) |
قادوس الركام ، صفيحة الحديد النهائية تعتمد 5 مم ؛ آلة الحزام المسطح ، آلة الحزام المائل الفولاذي تعتمد 18 ؛ قادوس التجميع ، أرجل الخلاط تتبنى 20 I-beam ،.حزام مسطح وحزام مائل يعتمدان حزام نايلون.
|
||||
| 2 |
نظام الخلط الكلي
|
قادوس الركام | 14m³ صفيحة حديد باستخدام 5 مم | 4 | بيان ، شاندونغ |
نوع المجموعة: تكوين صندوق واحد عرض النطاط: 3300 مم قادوس الركام مع يربك |
|
| هزاز | 1.1 كيلو واط | 4 | خنان شينشيانغ | ||||
| شاشة الشبكة |
شاشة مقواة بالشبكة
|
4 | بيان ، شاندونغ | ||||
| حزام مقياس | دقة الوزن ± 0.5-1٪ | 4 | بيان ، شاندونغ | ||||
| أسطوانة مقياس الحزام | 4KW | 4 |
تسيبو شاندونغ |
||||
| مقياس الضغط | 150 كجم | 4 | بنجبو انهوي | ||||
| بكرات ناقل مقياس الحزام | φ89 × 1080 | 1 套 | بيان ، شاندونغ | ||||
| الأسطوانة الحاملة لميزان الحزام | φ89 × 1040 | 1 套 | بيان ، شاندونغ | ||||
| بكرة حزام الضغط | 1 | بيان ، شاندونغ | |||||
| إطار آلة الجرعات حزام | قناة الصلب [18 | 1 | بيان ، شاندونغ | ||||
| بكرة آلية | 50120－22 كيلو وات 2.5 | 1 | بيان ، شاندونغ | ||||
| حلقة الحزام المسطح | 1200 × 5－39.3 م حزام نايلون | 1 | خبي | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 455 | 1 مجموعة | بيان ، شاندونغ | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 1350 | 1 مجموعة | بيان ، شاندونغ | ||||
| لفة عمودية | 1 مجموعة | بيان ، شاندونغ | |||||
| 3 | نظام إمداد المسحوق | نظام التغذية علبة المسحوق | 80-100 | 2 | بيان ، شاندونغ | ||
| مزيل الغبار | لا أحد | 0 | خياري | ||||
| صمام البوابة | 800 × 800 | 2 | بيان ، شاندونغ | ||||
| عجلة اليد صمام البوابة | 320 | 4 | بيان ، شاندونغ | ||||
| المسمار الناقل | φ325 × 2700 مم | 2 | بيان ، شاندونغ | ||||
| محرك حلزوني | 7.5 كيلو واط | 2 | بيان ، شاندونغ | ||||
| حبل أسلاك الفولاذ | φ6-10 米 | 2 | بيان ، شاندونغ | ||||
| كيس من القماش | φ325 | 4 | بيان ، شاندونغ | ||||
| مقياس إلكتروني حلزوني | Φ325 × 1400 مم | 2 | بيان ، شاندونغ | ||||
| محرك وزن إلكتروني | 4KW | 2 | بيان ، شاندونغ | ||||
| مستشعر التوتر الحالي | 500 كجم | 2 |
بنجبو ، انهوى |
||||
| 4 | غرفة التشغيل | غرفة التحكم | 1 |
بنجبو ، انهوى |
وضع التحكم: التحكم بالكمبيوتر
|
||
| مكيف هواء | 1.2 حصان (نوع التبريد والتدفئة) | 1 | |||||
| 5 | نظام التزويد بالمياه | مضخة غاطسة | 3 كيلو واط | 1 | تسيبو ، شاندونغ | وضع التحكم في المياه: تنظيم سرعة التردد | |
| تدفق مضخة الماء | 40 م³ / ساعة | 1 | بيان ، شاندونغ | ||||
| 6 | جهاز الخلط | خلاط | 2 | بيان ، شاندونغ |
نوع الجهاز: رمح أفقي مزدوج قوي نوع مستمر ، محرك مزدوج |
||
| محرك مزدوج | 55 كيلو واط× 2 | 4 | كايوان | ||||
| شفرة | 高 锰 合金 耐磨 材质 | 68 * 2 | ويفانغ ، شاندونغ | ||||
| مخفض السرعة | ZLY200 | 4 | تسيبو ، شاندونغ | ||||
| 7 | جهاز التخزين | آلة الحزام المائل |
ميل التثبيت س = 18 درجة قناة الإطار: فولاذ [18 |
1 | بيان ، شاندونغ |
محرك باب هوبر الطريقة: هوائي
صندوق تخزين ارتفاع التفريغ: 3700 م |
|
| طبل محرك كهربائي | من 50120 إلى 30 كيلو وات － 2.5 | 1 | تسيبو ، شاندونغ | ||||
| حزام مسطح حلقي | 1200 × 5－39.3 م حزام نايلون | 1 | خبي | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 455 | 1 套 | بيان ، شاندونغ | ||||
| بكرات ناقلة لآلة الحزام | φ89 × 1350 | 1 套 | بيان ، شاندونغ | ||||
| لفة عمودية | 1 套 | بيان ، شاندونغ | |||||
| صندوق التخزين النهائي | 10m³ (مكدسة) صفيحة حديدية باستخدام 5 مم | 1 | بيان ، شاندونغ | ||||
| هزاز | 1.1 كيلو واط | 1 | شينشيانغ ، خنان | ||||
| جرس كهربائي | 1 | بيان ، شاندونغ | |||||
| 8 | نظام الدائرة الهوائية | صمام الملف اللولبي | 4V310 | 2 | تشجيانغ | ||
| محرك | Y132S1－2－5.5KWB3 | 1 | بيان ، شاندونغ | ||||
| المكبس الهوائي | 0.67 / 7-5.5 كيلو واط | 1 | |||||
| اسطوانة الهواء | 100 × 250 | 4 | |||||
| 9 | نظام التحكم الكهربائي | المكونات الكهربائية | 1 | Chint Dexie |
يمكن أن تكون المكونات الكهربائية اختيارية ؛ اعتماد 485 اتصال اتصال |
||
| نظام التحكم | 1 | بيان ، شاندونغ | |||||
| مضيف الكمبيوتر | 1 | لينوفو | |||||
| شاشة | 1 | لينوفو | |||||
| العاكس | 3.7 كيلو واط | 4 | هاي لي بو | ||||
| العاكس | 7.5 كيلو واط | 2 | هاي لي بو | ||||
| 10 |
الحزام الوسيط
|
بكرات الحزام الناقل | φ89 × 455 | 1 مجموعة | بيان ، شاندونغ | ||
| بكرات الحزام الناقل | φ89 × 1350 | 1 مجموعة | بيان ، شاندونغ | ||||
| حزام | 1200 × 5－19.4 م حزام نايلون | 1 | بيان ، شاندونغ | ||||
| طبل محرك كهربائي | 50120－22 كيلوواط6－2.5 | 1 | بيان ، شاندونغ | ||||
| 11 | المرفقات | ادوات خاصة | 1 | بيان ، شاندونغ | |||
| دليل المستخدم | 1 | بيان ، شاندونغ | |||||
| شهادة المطابقة | 1 | بيان ، شاندونغ | |||||
ملحوظة: 1 بسبب التحسين الفني ، يمكن تغيير أصل الأجزاء المشتراة ونموذج المعلمات التقنية ، لكن الوظائف ليست أسوأ من الوظائف الحالية ؛
2 يحتاج المشتري إلى إعداد المرافق التالية: الأساس الخرساني لمحطة الخلط ، وإمداد الطاقة لخزانة توزيع الطاقة لمحطة الخلط ومصدر تخزين المياه لمحطة الخلط ؛الزيت الميكانيكي المطلوب للمعدات ، ونظام الحماية من الصواعق اللازم في محطة الخلط.
محطة خلط التربة المستقرة عبارة عن معدات خلط موثوقة لبناء الطرق.إنه مصمم لخلط أنواع مختلفة من التربة والمواد الأخرى لتشكيل خليط متجانس بتركيبة دقيقة.المحطة مجهزة بأنظمة تحكم متقدمة وأنظمة وزن آلية لضمان الخلط الدقيق والفعال.كما أن لديها سعة كبيرة ويمكنها التعامل مع مجموعة واسعة من المواد ، مما يجعلها مناسبة لمشاريع إنشاء الطرق على نطاق واسع.
محطة خلط التربة المستقرة عبارة عن معدات خلط متعددة الاستخدامات وموثوقة لمشاريع إنشاء الطرق.إنه مصمم لخلط أنواع مختلفة من التربة والمواد الأخرى لتشكيل خليط متجانس بتركيبة دقيقة.تبلغ سعة المحطة 50-400 طن / ساعة ، ونطاق وزن المواد المضافة من 0-50 كجم ، ونطاق وزن الأسمنت من 0-500 كجم.الحد الأقصى لحجم الركام 60 مم ، مما يجعلها مناسبة لمعظم مشاريع إنشاء الطرق.مع أنظمة التحكم المتقدمة وأنظمة الوزن الأوتوماتيكية ، تضمن هذه المحطة خلطًا دقيقًا وفعالًا.
