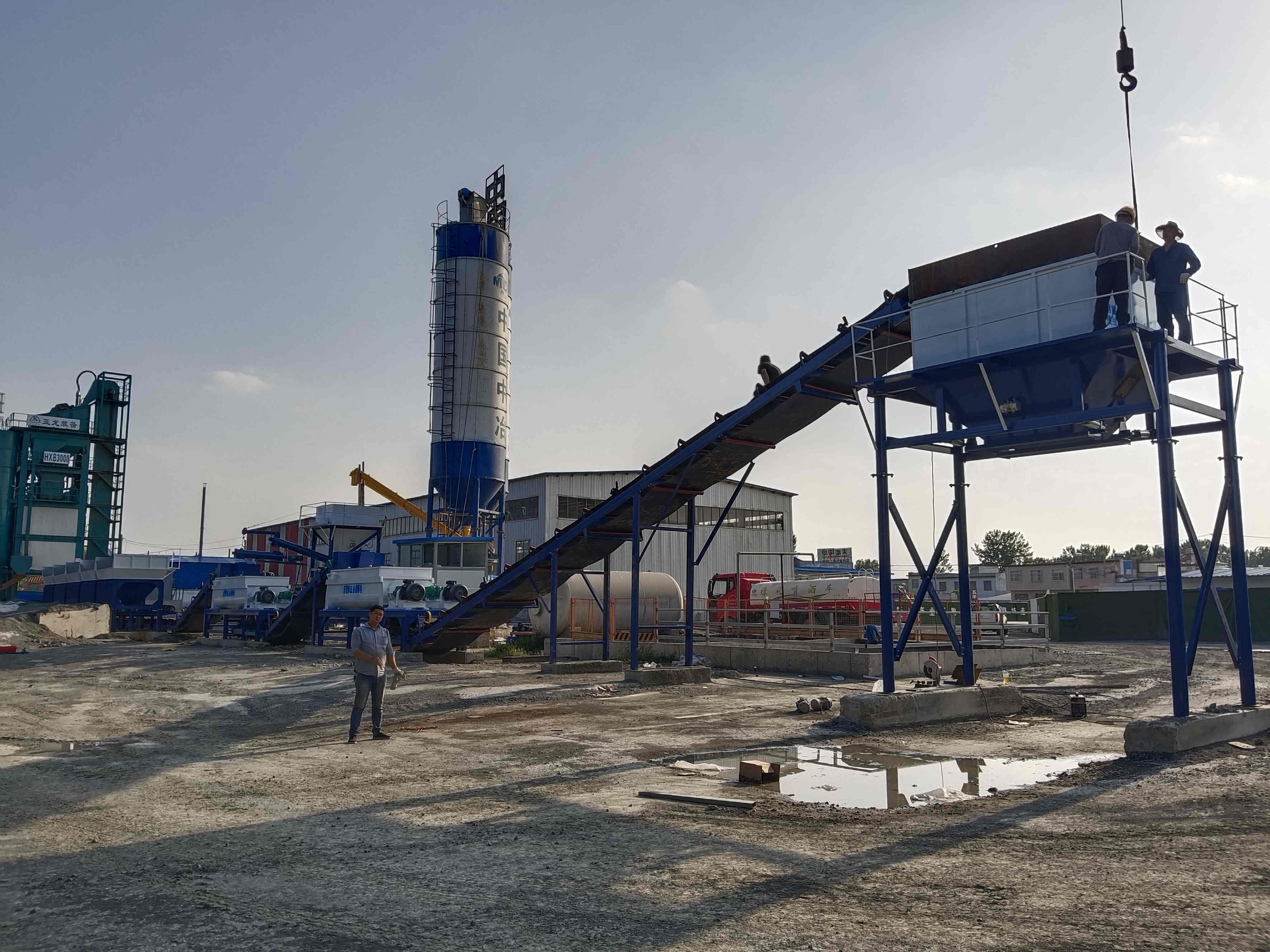

إن محطة خلط التربة المستقرة المتنقلة الخالية من الأساس هي نوع من معدات الخلط المتقدمة التي تم تطويرها من أجل النقل المريح ومنطقة العمل الصغيرة المتحركة.
إنها قادرة على خلط الأسمنت والتربة المستقرة، والتربة المستقرة بالجير، والتربة المستقرة بالحصى وغيرها من المواد المستقرة للقاعدة، والتي يمكن أن توفر للعملاء من النفقات غير الضرورية.
المصنع مناسب بشكل خاص للبناء المتنقل للسكك الحديدية والطرق السريعة والجسور والمشاريع الأخرى مع كمية صغيرة نسبيًا من التربة المستقرة.
إلى جانب ذلك، تتميز محطة خلط التربة المستقرة Clear Road Mobile بعملية بسيطة وإنتاجية عالية واستهلاك منخفض للطاقة.يمكنك اختيار 2، 3، 4 مستودعات، أو التخصيص الخاص وفقًا للاحتياجات الفعلية.
إدخال محطة خلط التربة المستقرة المتنقلة الخالية من الأساس وصومعة الأسمنت الأفقية:
تعتمد محطة الخلط المتنقلة المثبتة بالماء بدون أساس مفهوم تصميم مدمج وتخطيط معقول، مما يقلل بشكل كبير من مساحة عمل المعدات.مزاياها هي التشغيل البسيط والتركيب والتصحيح وسهولة الصيانة.يتميز هذا النوع من النباتات بمستشعر ضغط من الفولاذ المقاوم للصدأ عالي الحساسية والذي يتميز باهتزاز أقل وإشارة أفضل استقرارًا من المستشعر المفصلي التقليدي.إنها مُجهزة بمقياس الدفع لضمان قياس أكثر دقة من ذلك الخاص بالمحرك الأمامي.تتكون وحدة الوزن بالحزام من تحويل سرعة التردد وكمبيوتر احترافي، جنبًا إلى جنب مع طريقة تعويض القياس المرنة والدقيقة التي تجعل المكونات المجمعة أكثر دقة.تم اعتماد حزام التنورة لتجنب التأثير على مستشعر الوزن عندما يضغط الجدار الجانبي بالحجارة الرملية.علاوة على ذلك، فهي معتمدة من مكتب الإشراف الفني ومناسبة لبناء القواعد الفرعية مثل الطرق والمطارات والسكك الحديدية وأي درجة.يمكن أن يخفض التكاليف ويخلق فوائد اقتصادية أعلى.
مقدمة لمحطة خلط التربة المستقرة المتنقلة الخالية من الأساس وصومعة الأسمنت العمودية:
تتميز الصومعة بتصميم إغلاق رباعي لمنع تسرب الملاط من رأس العمود، مما يوفر كفاءة عالية وخسارة أقل وسهل التركيب والصيانة.تم تصميم واجهة تشغيل الماكينة وأداء العمل لتكون أكثر إنسانية وموثوقية، والتي يمكن أن تعمل بثبات في مختلف البيئات الرهيبة.يتميز خلاط الدفع ذو العمود الأفقي بقدرة تشغيل مستمرة قوية، ومسار خلط شامل، وحركة تحريك قوية، وقدرة خلط متوسطة سريعة.يمكن تجميع هذه المجموعة من المعدات في الموقع دون تصحيح الأخطاء نظرًا لدرجة التشغيل الآلي العالية والقدرة على المناورة القوية والتشغيل البسيط والاستقرار الجيد.الهيكل متين بينما تخطيط المساحة مدمج ومعقول، مما يضمن المرونة والقدرة الإنتاجية.مع مساحة احتلال أصغر وسهولة التنقل بين المواقع، يمكن لمحطة تثبيت المياه المتنقلة أن تقلل بشكل كبير من كمية الهندسة الأساسية.
تحديد:
معلمات الأداء الرئيسية لمحطة خلط التربة المستقرة المتنقلة بدون أساس YWDJ600,500,400,300:
| نموذج المعلمة | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| معدل الإخراج | 300طن/ساعة | 400طن/ساعة | 500طن/ساعة | 600طن/ساعة |
| طريقة القياس | قياس الكمبيوتر | قياس الكمبيوتر | قياس الكمبيوتر | قياس الكمبيوتر |
| طريقة التعديل | تكرار | تكرار | تكرار | تكرار |
| طريقة التحكم | أتمتة | أتمتة | أتمتة | أتمتة |
| دقة الوزن (الإجمالي) | ±2% | ±2% | ±2% | ±2% |
| دقة الوزن (مادة المسحوق) | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| معدل المراقبة | 90 كيلو واط | 100 كيلو واط | 130 كيلو واط | 140 كيلو واط |
| الوزن الكلي | 24 طن | 24 طن | 26 طن | 26 طن |
| إجمالي الطاقة | 90 كيلو واط | 100 كيلو واط | 130 كيلو واط | 140 كيلو واط |
YWDJ500-600YWDJ500-600 محطة خلط التربة المتنقلة المستقرةجدول تكوين العناصر الفرعية
| رقم | جزء اسم | تحديد | كمية | مكان المنشأ | ملاحظة | |
| 1 | آلة كاملة |
|
القادوس الكلي,راللوحة الحديدية لصومعة المنتج النهائي تتبنى 5 مم، القناة الفولاذية لناقل الحزام المائل تتبنى رقم 18، القادوس الكلي وأرجل الخلاط تتبنى 20 ط الحزمس، والحزام المائل يعتمد حزام النايلون. الصينية مصنوعة من 200*200 ط الحزم.
|
|||
| 2 |
نظام الخلط الكلي
|
القادوس الكلي |
8 م³ لوحة الحديد تعتمد نموذج 5 ملم |
3 | بيان، شاندونغ | عرض القادوس: 3200 مم |
|
معدات الاهتزاز
|
1.1 كيلو واط | 3 | شينشيانغ، خنان | |||
| غربال الشبكة | غربال مقوى | 3 | بيان، شاندونغ | |||
| حزام مقياس |
دقة القياس ±0.5-1% |
3 | بيان، شاندونغ | |||
| بكرة مقياس الحزام | 4 كيلو واط | 2 | زيبو، شاندونغ | |||
| 5.5 كيلو واط | 1 | |||||
| مقياس الضغط | 150 كجم | 3 | بينجبو، انهوى | |||
| عامل مقياس الحزام | φ89×780 | 1 مجموعة | بيان، شاندونغ | |||
| عامل مقياس الحزام | φ89×740 | 1 مجموعة | بيان، شاندونغ | |||
| 3 |
توريد مسحوق نظام |
صندوق مسحوق | 70-100 طن | 1 | النمط الأفقي | |
| مزيل الغبار | كيس نبض | 1 | بيان، شاندونغ | |||
| صمام البوابة | 800×800 | 4 | بيان، شاندونغ | |||
| عقارب صمام البوابة | 320 | 8 | بيان، شاندونغ | |||
| المسمار الناقل | φ325×3600مم | 2 | بيان، شاندونغ | |||
| محرك المسمار | 7.5 كيلو واط | 2 | بيان، شاندونغ | |||
| حبل أسلاك الفولاذ | φ6-10 أمتار | 1 | بيان، شاندونغ | |||
| كيس من القماش | φ325 | 2 | بيان، شاندونغ | |||
| المسمار ميزان الكتروني | Φ325 × 1400 مم | 1 | بيان، شاندونغ | |||
| محرك الوزن الإلكتروني | 4 كيلو واط | 1 | بيان، شاندونغ | |||
| دوامة عالية السرعة | 11 كيلو وات 6.2 متر | 1 | جينان ميكوسي | |||
| 4 | نظام التحكم | غرفة التحكم | 1 |
طريقة التحكم: التحكم بالكمبيوتر, |
||
| 5 |
نظام التزويد بالمياه
|
مضخة غاطسة | 2.2 كيلو واط | 1 | زيبو، شاندونغ |
وضع الماء: تحويل التردد |
| تدفق المضخة | 40 م³/ساعة | 1 | بيان، شاندونغ | |||
| خطوط الأنابيب وملحقاتها | 1 | ويفانغ، شاندونغ | ||||
| 6 | اثارة الجزء | الخلاط | 1 | بيان، شاندونغ |
نوع المضيف: رمح مزدوج القسري المستمر |
|
| مotor | 30 كيلو واط | 2 | مصنع موتور رقم 1 | |||
| شفرة | مادة مقاومة للاهتراء من سبائك المنغنيز العالية | 56 | ويفانغ، شاندونغ | |||
| رمربي | ZLY180 | 2 | زيبو، شاندونغ | |||
| 7 | جزء التخزين | الحزام الناقل المائل |
ميل التثبيت س = 30 درجة قناة الإطار الصلب [18 |
1 | بيان، شاندونغ |
محرك دومين الطريقة: هوائي
صندوق تخزين ارتفاع التفريغ: 3100 مم
|
| طبل المحرك | 50100-15 كيلو واط-2.5 | 1 | زيبو، شاندونغ | |||
|
1000×5－21.5 متر (حزام نايلون) | 1 | خبي | |||
| الحزام الناقل المهمل | φ89×375 | 1 مجموعة | بيان، شاندونغ | |||
| الحزام الناقل المهمل | φ89×1150 | 1 مجموعة | بيان، شاندونغ | |||
| العاطل العمودي | 1 مجموعة | بيان، شاندونغ | ||||
| صندوق التخزين النهائي |
5 م³ (تراكم) لوحة الحديد تعتمد نموذج 5 مم |
1 | بيان، شاندونغ | |||
| معدات الاهتزاز | 0.5 كيلو واط | 1 | شينشيانغ، خنان | |||
| جرس كهربائي | 1 | بيان، شاندونغ | ||||
| 8 | نظام الهواء | صمام الكهرومغناطيسي | 4V310 | 2 | تشجيانغ | |
| محرك | Y132S1-2-5.5KWB3 | 1 | بيان، شاندونغ | |||
| المكبس الهوائي | 0.67/7-5.5 كيلو واط | 1 | ||||
|
اسطوانة الهواء
|
100×250 | 2 | ||||
| 9 | نظام التحكم الكهربائي | مكونات الالكترونيات | 1 | شينت ديليكسي |
الأجهزة الكهربائية اختيارية باستخدام 485 اتصال الاتصالات |
|
| نظام التحكم | 1 | بيان، شاندونغ | ||||
| الكمبيوتر المضيف | 1 | لينوفو | ||||
| شاشة | 1 | لينوفو | ||||
| العاكس | 3.7 كيلو واط | 2 | ||||
| العاكس | 5.5 كيلو وات 7.5 كيلو وات | 2 | ||||
| 11 | ملحقات عشوائية | أدوات محددة | 1 | بيان، شاندونغ | ||
| تعليمات | 1 | بيان، شاندونغ | ||||
| مخطط الرسم البياني | 1 | بيان، شاندونغ | ||||
| شهادة | 1 | بيان، شاندونغ | ||||
ملاحظة: 1 بسبب التحسين الفني، قد يتم تغيير أصل الأجزاء المشتراة ونموذج المعلمات التقنية، ولكن الوظائف ليست أسوأ من الوظائف الموجودة؛
2 يحتاج المشتري إلى إعداد المرافق التالية: الأساس الخرساني لمحطة الخلط، وإمدادات الطاقة إلى خزانة توزيع الطاقة لمحطة الخلط ومصدر تخزين المياه لمحطة الخلط؛الزيت الميكانيكي اللازم للمعدات، ونظام الحماية من الصواعق اللازم في محطة الخلط.
المحطة خلط التربة المستقرة المتنقلةتعتبر مثالية لأولئك الذين يحتاجون إلى توفير المواد الأساسية في مشاريع البناء الخاصة بهم، مثل الطرق السريعة وطرق المدينة والمطارات والملاعب الرياضية.هذه المعدات المتطورة قادرة على استخدام مجموعة متنوعة من مكونات المواد الخام مثل الجير الحي عالي الجودة، والجير المطفأ، والتربة، والحجر الرملي، والرماد المتطاير، والأسمنت.ويتكون إنتاجها من مجموعة من المواد الأساسية بما في ذلك الحصى المثبت بالأسمنت، والمواد المثبته بالتربة الجيرية، والخرسانة القابلة للضغط.من خلال خلط المكونات بشكل موحد، تكون المواد الأساسية الناتجة متناسبة بدقة ونقية، مما يجعلها مثالية للبناء الهندسي.
يقدم مصنعنا المتنقل لخلط التربة مجموعة كاملة من الدعم الفني والخدمات، بما في ذلك:
