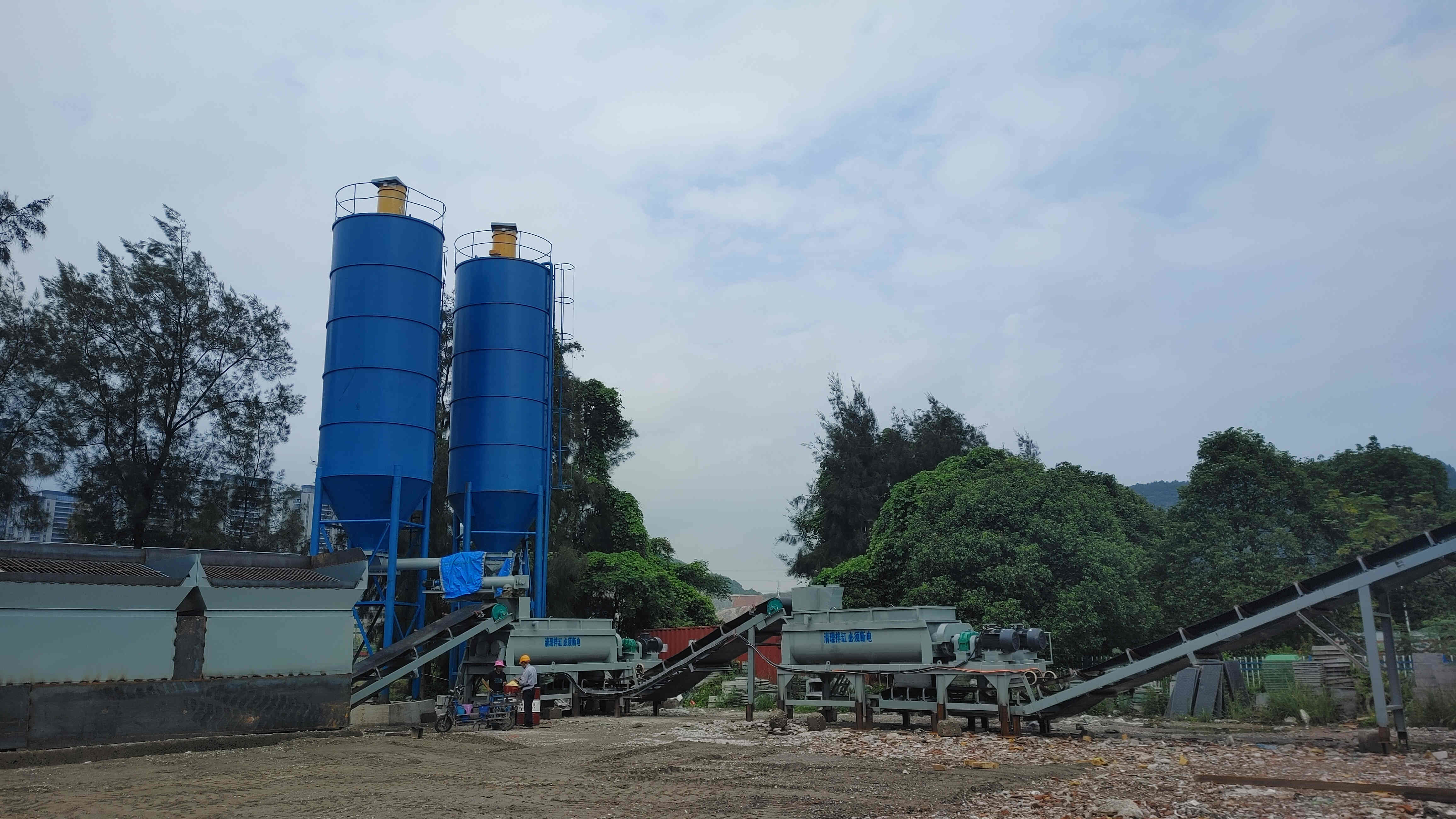

محطة خلط التربة المستقرة المحمولة الخالية من الأساس هي نوع من معدات الخلط المتقدمة التي تم تطويرها لنقلها المريح ومساحة العمل الصغيرة المتحركة.
وهي قادرة على خلط الأسمنت والأرض المستقرة، والأرض المستقرة بالجير، والأرض المستقرة بالحصى وغيرها من المواد المستقرة بالأساس، مما يمكن أن يوفر على العملاء من النفقات غير الضرورية.
المصنع مناسب بشكل خاص للبناء المتحرك للسكك الحديدية والطرق السريعة والجسور وغيرها من المشاريع مع كمية صغيرة نسبيا من التربة المستقرة.
وبالإضافة إلى ذلك، فإن محطة صافي الطريق المتنقلة لخلط التربة المستقرة لديها عملية بسيطة، إنتاجية عالية واستهلاك طاقة منخفضة.أو تخصيص خاص وفقا للاحتياجات الفعلية.
إدخال محطة خليط التربة المستقرة المتنقلة الخالية من الأساس وسلوسة الأسمنت الأفقية:
يعتمد مصنع الخلط المتحرك المثبت بالماء الخالي من الأساس على مفهوم تصميم مضغوط وتخطيط معقول يقلل إلى حد كبير من مساحة عمل المعدات. مزاياه بسيطة التشغيل,التثبيت، التحديث، والصيانة السهلة.يحتوي هذا النوع من المحطات على جهاز استشعار ضغط من الفولاذ المقاوم للصدأ عالي الحساسية والذي يحتوي على هزة أقل وإشارة مستقرة أفضل من جهاز استشعار المفصل التقليديوهي مجهزة بمقياس لضمان قياس أكثر دقة من محرك القيادة الأمامي. تتكون وحدة وزن الحزام من تحويل سرعة التردد والكمبيوتر المهني،جنبا إلى جنب مع طريقة تعويض القياس مرنة ودقيقة يجعل المكونات الجمعية أكثر دقةيتم اعتماد حزام التنورة لتجنب تأثير على جهاز الاستشعار الوزن عندما ضغط الجدار الجانبي مع الحجارة الرملية.وهو معتمد من قبل مكتب الإشراف الفني ومناسب لبناء قواعد فرعية مثل الطرقيمكن أن يقلل من التكاليف ويخلق فوائد اقتصادية أكبر.
إدخال محطة خليط التربة المستقرة المتنقلة الخالية من الأساس وصيلو الأسمنت الرأسي:
يحتوي الصومعة على تصميم ختم رباعي لمنع تسرب السماد من رأس العمود ، والذي يمكن أن يوفر كفاءة عالية وخسائر أقل وسهلة التثبيت والصيانة.تم تصميم واجهة تشغيل الآلة وأداء العمل لتكون أكثر إنسانية وموثوقية، والتي يمكن أن تعمل بشكل مستقر في مختلف البيئات الرهيبة. مزج القوة ذو العمودين الأفقي يتميز بقدرة قوية على التشغيل المستمر،حركة تحريك قوية، وسرعة متوسط القدرة على الخلط. هذه المجموعة من المعدات يمكن تجميعها في الموقع دون تحديد الاختبار بسبب درجة عالية من التشغيل الآلي، والقدرة على المناورة القوية،عملية بسيطة واستقرار جيدالهيكل صلب بينما تخطيط الفضاء مضغوط ومعقول، مما يضمن المرونة والقدرة على الإنتاج.مع مساحة احتلال أصغر وسهولة نسبيا للتنقل بين المواقع، محطة استقرار المياه المتنقلة يمكن أن تقلل إلى حد كبير من كمية الهندسة الأساسية.
المواصفات:
معايير الأداء الرئيسية لـ YWDJ600،500,400300 محطة متحركة لخلط التربة المستقرة خالية من الأساس
| نموذج المعلمات | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| معدل الإنتاج | 300 طن/ساعة | 400 طن/ساعة | 500 طن/ساعة | 600 طن/ساعة |
| طريقة القياس | قياس الحاسوب | قياس الحاسوب | قياس الحاسوب | قياس الحاسوب |
| طريقة التعديل | التكرار | التكرار | التكرار | التكرار |
| طريقة التحكم | التشغيل الآلي | التشغيل الآلي | التشغيل الآلي | التشغيل الآلي |
| دقة الوزن ((المجموع) | ± 2% | ± 2% | ± 2% | ± 2% |
| دقة الوزن ((مواد المسحوق) | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| معدل المراقبة | 90 كيلوواط | 100 كيلوواط | 130 كيلوواط | 140 كيلوواط |
| الوزن الإجمالي | 24 طن | 24 طن | 26 طن | 26 طن |
| الطاقة الإجمالية | 90 كيلوواط | 100 كيلوواط | 130 كيلوواط | 140 كيلوواط |
YWDJ500-600YWDJ500-600 محطة خليط التربة المستقرة المتنقلةجدول تكوين البند الفرعي
| الرقم | اسم الجزء | المواصفات | كمية | مكان المنشأ | ملاحظة | |
| 1 | آلة كاملة |
|
حاوية التجميع،tيتبنى الصفيحة الحديدية من صوامع المنتج النهائي 5mm ، وتبني الصلب القناة من ناقل الحزام الميل رقم 18 ، والحمولة الجمعية وأرجل الخلاط 20 I شعاعs، والحزام الميل يتبنى حزام النايلون. الصندوق مصنوع من 200 × 200 I شعاع.
|
|||
| 2 |
نظام التجميع الجماعي
|
حاوية التجميع |
8m3 الصفيحة الحديدية تعتمد نموذج 5 ملم |
3 | بيان، شاندونغ | عرض الدرج:3200mm |
|
معدات الهزاز
|
1.1 كيلوواط | 3 | (شينشيانغ) ، (هنان) | |||
| جرس الشبكة | جرب مقوى | 3 | بيان، شاندونغ | |||
| مقياس الحزام |
دقة القياس ± 0.5-1٪ |
3 | بيان، شاندونغ | |||
| عجلة مقياس الحزام | 4 كيلوواط | 2 | زيبو، شاندونغ | |||
| 5.5 كيلوواط | 1 | |||||
| جهاز استشعار الضغط | 150 كيلوغرام | 3 | بنغبو، أنهوي | |||
| مقياس الحزام العاطل | φ89×780 | 1 مجموعة | بيان، شاندونغ | |||
| مقياس الحزام العاطل | φ89×740 | 1 مجموعة | بيان، شاندونغ | |||
| 3 |
إمدادات المسحوق النظام |
صندوق المسحوق | 70 ‰ 100 طن | 1 | أسلوب أفقي | |
| إزالة الغبار | كيس النبض | 1 | بيان، شاندونغ | |||
| صمام البوابة | 800×800 | 4 | بيان، شاندونغ | |||
| عجلة يدية صمام البوابة | 320 | 8 | بيان، شاندونغ | |||
| ناقل المسامير | φ325 ×3600ملم | 2 | بيان، شاندونغ | |||
| محرك المسمار | 7.5 كيلوواط | 2 | بيان، شاندونغ | |||
| حبل الأسلاك الفولاذية | φ6-10 متر | 1 | بيان، شاندونغ | |||
| كيس قماش | φ325 | 2 | بيان، شاندونغ | |||
| الميزان الإلكتروني المسمار | Φ325×1400mm | 1 | بيان، شاندونغ | |||
| محرك الوزن الإلكتروني | 4 كيلوواط | 1 | بيان، شاندونغ | |||
| الدوائر الهوائية عالية السرعة | 11 كيلوواط 6.2 متر | 1 | (جنان ميكوسي) | |||
| 4 | نظام التحكم | غرفة التحكم | 1 |
طريقة التحكم: التحكم بالحاسوب |
||
| 5 |
نظام إمدادات المياه
|
المضخة الغارقة | 2.2 كيلوواط | 1 | زيبو، شاندونغ |
وضع الماء: تحويل التردد |
| تدفق المضخة | 40 متر3/ساعة | 1 | بيان، شاندونغ | |||
| خطوط الأنابيب والملحقات | 1 | (ويفانغ) ، (شاندونغ) | ||||
| 6 | الجزء المتحرك | خلاط | 1 | بيان، شاندونغ |
نوع المضيف: أجهزة التشغيل المتواصلة ذات العمودين |
|
| مالسيطرة | 30 كيلوواط | 2 | مصنع المحرك رقم 1 | |||
| شفرة | مادة مقاومة للاستخدام من سبيكة منغنيز عالية | 56 | (ويفانغ) ، (شاندونغ) | |||
| Rالمعلم | ZLY180 | 2 | زيبو، شاندونغ | |||
| 7 | جزء التخزين | ناقل الحزام الميل |
ميل التثبيت Q=30° فولاذ قناة الإطار[18] |
1 | بيان، شاندونغ |
محرك دومان طريقة: منخفضة
صندوق التخزين ارتفاع التفريغ:3100mm
|
| طبل المحرك | 50100-15KW-2.5 | 1 | زيبو، شاندونغ | |||
|
1000×5-21.5 متر ((حزام النيلون) | 1 | (هيبي) | |||
| حزمة ناقلة العجلة | φ89×375 | 1 مجموعة | بيان، شاندونغ | |||
| حزمة ناقلة العجلة | φ89 × 1150 | 1 مجموعة | بيان، شاندونغ | |||
| الجهاز الرأسي | 1 مجموعة | بيان، شاندونغ | ||||
| صندوق التخزين النهائي |
5m3 ((تراكم) الصفيحة الحديدية تعتمد نموذج 5 ملم |
1 | بيان، شاندونغ | |||
| معدات الهزاز | 0.5 كيلوواط | 1 | (شينشيانغ) ، (هنان) | |||
| جرس كهربائي | 1 | بيان، شاندونغ | ||||
| 8 | نظام الهواء | صمام كهرومغناطيسي | 4V310 | 2 | (تشيجيانغ) | |
| المحرك | Y132S1-2-5.5KWB3 | 1 | بيان، شاندونغ | |||
| ضاغط الهواء | 0.67/7-5.5 كيلوواط | 1 | ||||
|
أسطوانة الهواء
|
100×250 | 2 | ||||
| 9 | نظام التحكم الكهربائي | مكونات إلكترونية | 1 | (تشينت دليكس) |
الأجهزة الكهربائية اختيارية باستخدام 485 اتصال الاتصال |
|
| نظام التحكم | 1 | بيان، شاندونغ | ||||
| الكمبيوتر المضيف | 1 | لينوفو | ||||
| الشاشة | 1 | لينوفو | ||||
| عاكس | 3.7كيلوواط | 2 | ||||
| عاكس | 5.5kw7.5kw | 2 | ||||
| 11 | ملحقات عشوائية | أدوات محددة | 1 | بيان، شاندونغ | ||
| التعليمات | 1 | بيان، شاندونغ | ||||
| مخطط الدائرة | 1 | بيان، شاندونغ | ||||
| شهادة | 1 | بيان، شاندونغ | ||||
ملاحظة: 1 بسبب التحسن التقني، قد يتم تغيير مصدر قطع الغيار المشتراة ونموذج المعلمات التقنية، ولكن الوظائف ليست أسوأ من الموجودة.
2 يجب على المشتري إعداد المرافق التالية: أساس الخرسانة لمحطة الخلط،إمدادات الطاقة إلى خزانة توزيع الطاقة لمحطة الخلط ومصدر تخزين المياه لمحطة الخلط؛ الزيت الميكانيكي المطلوب للمعدات، ونظام الحماية من البرق اللازم في محطة الخلط.
الـمحطة خليط التربة المستقرةمثالي لأولئك الذين يحتاجون إلى توفير المواد الأساسية في مشاريع البناء الخاصة بهم، مثل الطرق السريعة، الطرق في المدينة، المطارات، والملاعب الرياضية.هذه المعدات المتطورة قادرة على استخدام مجموعة متنوعة من مكونات المواد الخاميحتوي المنتج على مجموعة من المواد الأساسية بما في ذلك الحصى المثبتة بالأسمنت ، والمواد المثبتة بالأرض الحمراء ، والخرسانة القابلة للضغط.خلط المكونات بشكل متساو، المواد الأساسية المنتجة متناسبة بدقة ونقية، مما يجعلها مثالية للبناء الهندسي.
توفر محطة خلط التربة المتنقلة لدينا مجموعة كاملة من الدعم التقني والخدمات، بما في ذلك:
