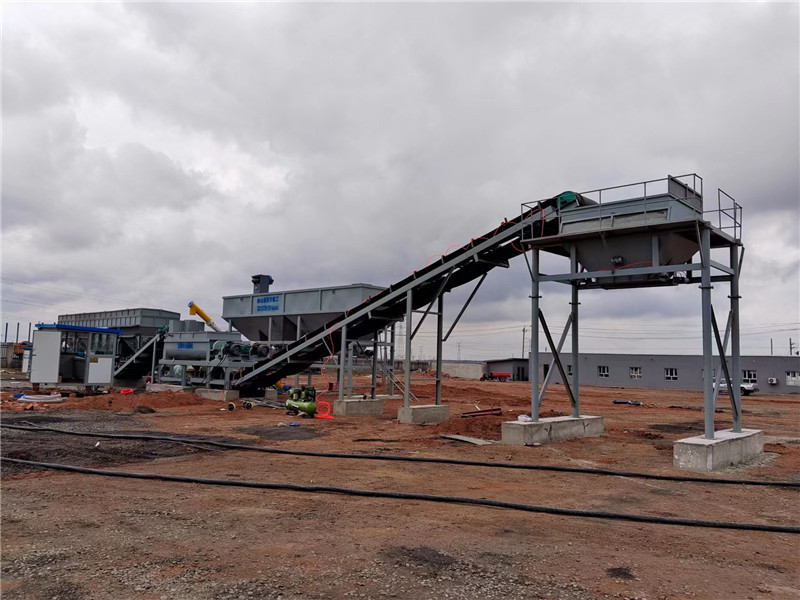

مقدمة لمصنع خلط التربة المستقر بصوامع الأسمنت العمودية:
تم تكييف مصنع خلط التربة المستقرة من سلسلة WDJ لخلط المواد الأساسية للطرق السريعة العادية والطرق السريعة عالية الجودة والطرق السريعة والسكك الحديدية عالية السرعة والطرق الحضرية والملاعب الرياضية والمطارات وما إلى ذلك (وفقًا لمتطلبات المواد الخام)
يعتمد نظام الخلط الكلي للماكينة ونظام إمداد المسحوق على موازين الحزام المحوسبة المتقدمة التي يتم التحكم فيها بالتردد والميزان الإلكتروني الحلزوني على التوالي.يتحكم ميزان الحزام الحاسوبي في سرعة ميزان الحزام من خلال مستشعر الحمل ومحول التردد الخاص به ، وذلك لتحقيق التغذية الكمية التلقائية المستمرة بواسطة آلة واحدة.عندما تحتاج إلى تغيير تناسب المواد ، يحتاج المشغل فقط إلى ضبط القيمة التناسبية على الإطار الرئيسي للتحكم الصناعي الخاص به وفقًا لمقدار التناسب المعدل لمادة معينة ، ويمكن لوزن حزام الكمبيوتر بعد ذلك تغذية المواد أو تجميعها تلقائيًا ، باستخدام عملية بسيطة ودقة قياس عالية.
الخلاط ذو المحركات المزدوجة والمخفضات المزدوجة عبارة عن خلط مستمر بعمود أفقي مزدوج قسري ، عمودان للخلط مزودان بألواح ملاط متقاطعة ، موازية وعكس بعضهما البعض ، بحيث يمكن خلط أنواع مختلفة من مواد التربة المستقرة بحجم الجسيمات أقل من 60 مم ، صفيحة الطين لعمود الخلط مصنوعة من مادة مقاومة للتآكل عالية القوة ، مع عمر عمل طويل وسهل الاستبدال.
يتم ترتيب الماكينة في شكل خط واحد أو زاوية قائمة ، مع هيكل مضغوط وترتيب معقول وسهولة المراقبة.يعتمد التحكم فيها على التحكم المركزي والتشغيل اليدوي والتوقف التسلسلي.
إدخال مصنع خلط التربة المثبت بصومعة الأسمنت الأفقية:
صومعة الأسمنت خالية من الأساس وسهلة التركيب.تتكون صومعة الأسمنت الأفقية من عدة أرجل ، ومخروط سفلي ، وجسم الصومعة ، وأنبوب تغذية ، وسلم تسلق ، وصمام أمان مقاوم للانفجار ، وتشتت الجاذبية ، وتحتاج فقط إلى التصلب أسفل خزان الأسمنت الأفقي ويمكن وضعها واستخدامها ، مما يلغي مشكلة صنع الأساس والدفن المسبق ، مما يوفر الوقت والجهد ، الارتفاع المنخفض والتطبيق الواسع.
مخروط تفريغ صومعة الأسمنت الأفقي عبارة عن مخروط مربع ، وجسم الصومعة عبارة عن لوح مموج وإطار جانبي ملحوم معًا ، ولخزانات الأسمنت العمودية ، حتى الحمولة الصغيرة التي تبلغ 50 طنًا من ارتفاع تركيب صومعة الأسمنت يبلغ حوالي 9 أمتار ، في حين أن الارتفاع الكلي لـ خزانات الأسمنت الأفقية منخفضة ، ومناسبة بشكل خاص للاستخدام في المصنع ، ولا يتطلب تركيبها إزالة سقف المصنع.لا حاجة لعمل تغليف خارجي ، مما يوفر التكلفة.يتميز خزان الأسمنت الأفقي بقوة عالية ومقاومة جيدة للهواء ، وبسبب الارتفاع المنخفض ، فإنه يلغي الحاجة إلى عمل تغليف خارجي ، مما يوفر تكلفة الاستخدام بشكل كبير.
معلمات المواصفات.
WDJ300.400.500.600.700.800 نوع استقرت معايير الأداء مصنع خلط التربة:
| نموذج المعلمة | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| إنتاجية | 300 طن / ساعة | 400 طن / ساعة | 500 طن / ساعة | 600 طن / ساعة | 700 طن / ساعة | 800 طن / ساعة |
| طريقة القياس | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة | محوسبة |
| طريقة التعديل | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير | التحكم في سرعة التردد المتغير |
| وضع التحكم | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي | تلقائي |
| دقة الوزن (مجموع) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقة الوزن (مسحوق) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| قوة المحرك الرئيسية | 37 كيلو واط | 45 كيلو واط | 60 كيلو واط | 75 كيلو واط | 90 كيلو واط | 110 كيلو واط |
| الوزن الكلي | 24 ت | 24 ت | 27 ت | 27 ت | 30 ت | 30 ت |
| إجمالي الطاقة | 115 كيلو واط | 125 كيلو واط | 140 كيلو واط | 155 كيلو واط | 180 كيلو واط | 200 كيلو واط |
تكوين المنتج:
1 ، نظام إمداد الخلط: قادوس التقسيم ، آلة حزام القياس التي يتم التحكم فيها بالتردد والتي يتم التحكم فيها بسرعة ، وناقل الحزام.
2 ، نظام توريد مواد الأسمنت: صومعة الأسمنت (قادوس الأسمنت) ، مغذي المكره بقياس التردد المتغير المتحكم فيه بالسرعة ، ناقل الوزن الإلكتروني الحلزوني.
3 ، نظام إمداد المياه الأوتوماتيكي: خزان الضغط ، المضخة الغاطسة ، خط الأنابيب ، صمام تخفيض الضغط ، مقياس تدفق المياه ، رشاش المياه.
4 ، نظام الخلط: مخفض المحرك ، خلاط مستمر بعمود أفقي مزدوج.
5 ، نظام جهاز التخزين: صندوق تخزين التفريغ المزدوج ، آلة الحزام المائل ، ضاغط الهواء.
6 ، النظام الكهربائي: خزانة التحكم في التشغيل ، غرفة العمليات.
7 ، قياس نظام التحكم: اعتماد الأجزاء الإلكترونية المصنعة الشهيرة المحلية ، والتحكم في سرعة تحويل التردد ، ودليل التحكم في الحواسيب الصغيرة والأوتوماتيكية شكلين.هذه الآلة مجهزة بصومعة الأسمنت السائبة (بما في ذلك الناقل اللولبي).بالنسبة لقادوس الأسمنت المعبأ في أكياس ، يمكن تجهيزه بجهاز آخر وفقًا لاحتياجات المستخدم.
تستخدم محطات خلط التربة المستقرة في مجموعة واسعة من مشاريع البنية التحتية ، لا سيما في بناء الطرق والمطارات.تتضمن بعض التطبيقات الشائعة لنباتات خلط التربة المستقرة ما يلي:
بناء الطرق: تُستخدم التربة المستقرة بشكل شائع كطبقة أساسية أو طبقة أساسية في بناء الطرق.يوفر أساسًا قويًا ومستقرًا يمكنه دعم الأحمال الثقيلة وتحمل حركة المرور.
مدارج المطار: تُستخدم التربة المستقرة أيضًا كطبقة أساسية في بناء مدارج المطار.يجعل استقرار ومتانة التربة المستقرة خيارًا موثوقًا به لدعم الطائرات الثقيلة.
مناطق وقوف السيارات: يمكن استخدام التربة المستقرة كطبقة أساسية لمواقف السيارات ، مما يوفر أساسًا قويًا ومستقرًا للمركبات.
المواقع الصناعية: يمكن استخدام التربة المستقرة في بناءالمواقع الصناعية، مما يوفر أساسًا ثابتًا ودائمًا للمعدات والآلات الثقيلة.
مدافن النفايات: يمكن استخدام التربة المستقرة في بناء مدافن النفايات ، مما يوفر طبقة أساسية مستقرةالتخلص من النفايات.
