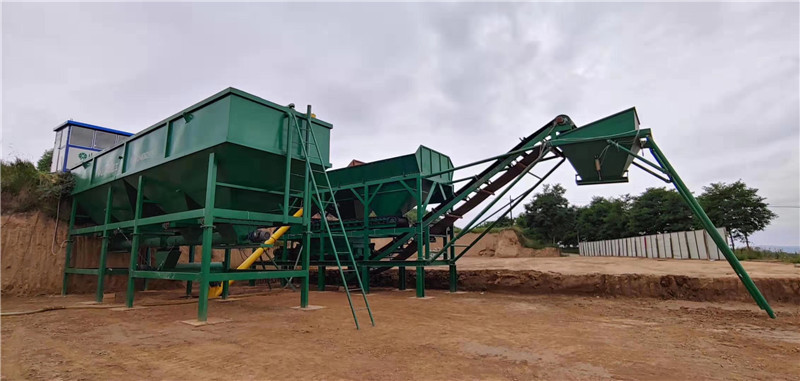

المحطة خلط التربة المتنقلة الخالية من الأساساتهي عبارة عن معدات خلط مبتكرة ، وأكبر فائدة لها هي مساحة العمل المدمجة التي يمكن تفكيكها ونقلها إلى موقع العمل المقصود بسهولة.يحظى هذا الجهاز متعدد الاستخدامات بشعبية لأنه يمكنه مزج الأسمنت وما شابه ذلك من التربة المستقرة والتربة المثبَّتة بالجير والتربة المثبَّتة بالحصى وغيرها من المواد المثبَّتة بالقاعدة.هذه الآلة سهلة الاستخدام مناسبة للطرق والطرق السريعة ومشاريع السكك الحديدية وإنشاءات الجسور التي تتطلب كمية أقل نسبيًا من التربة المستقرة.
بالمقارنة مع الموديلات الأخرى ، فإن محطة خلط التربة الثابتة المتنقلة من Clear Road تقف شامخة نظرًا لتشغيلها سهل الاستخدام وإنتاجها الأعلى مع استهلاك منخفض للطاقة.تتوفر مستودعاتها في 2 و 3 و 4 وخيارات خاصة حسب الطلب ، بحيث يمكنك اختيار أكثر ما يناسب احتياجاتك.
إدخال مصنع خلط التربة المتحرك الخالي من الأساس وصومعة الأسمنت الأفقية:
1.1 مستشعر ذو أداء مستقر: وحدة الوزن تستخدم حساس ضغط عالي الحساسية من الفولاذ المقاوم للصدأ.بالمقارنة مع مستشعر المفصلة التقليدي ، لديه اهتزاز أقل وإشارة مستقرة أفضل ومعدل كسر أقل.
1.2 مقياس الخلط بقياس دقيق: يعتمد مقياس الخلط على محرك خلفي ، وهو أكثر دقة في الوزن مقارنة بالمحرك الأمامي.تعمل الحافة السائبة الطبيعية لسطح العمل على الحزام على تقليل تأثير شد الحزام على مستشعر الوزن ، وبالتالي ضمان أن إشارة الوزن أكثر استقرارًا ودقة.
1.3 طريقة تعويض مرنة ودقيقة: تم اعتماد وحدة وزن الحزام المكونة من تحويل سرعة التردد وجهاز كمبيوتر احترافي وطريقة تعويض قياس مرنة ودقيقة.بالمقارنة مع أداء قياس الحجم التقليدي لتنظيم سرعة الانزلاق ، فإن تعويض القياس السابق يكون أكثر مرونة في الوقت المناسب ؛التعويض الدقيق يجعل المكونات الكلية أكثر دقة ؛إنذار التشخيص المكسور الذي يتم توفيره في أي وقت يمكن أن يحافظ على الإنتاج الآمن والمستمر للجهاز بأكمله.
1.4 حزام النقل الأكثر عملية: يستخدم حزام التنورة لتجنب التأثير على مستشعر الوزن عند ضغط الجدار الجانبي بأحجار الرمل ، وذلك للتأكد من أن بيانات المستشعر أكثر واقعية وفعالية ، وأن القياس أكثر دقة .
1.5 شهادة التأهيل المهني: لقد حصلنا على شهادة تأهيل تكنولوجيا قياس وزن الحزام الصادرة عن مكتب الإشراف الفني.
يتبنى مصنع الخلط المتنقل والمثبت بالماء مفهوم تصميم مضغوط وتخطيط معقول ، مما يقلل بشكل كبير من مساحة عمل المعدات ؛عند التشغيل الفعلي ، تتميز بمزايا التشغيل البسيط والتركيب والتصحيح وسهولة الصيانة ؛وفقًا لشروط قطع الغيار ، سنختار الملحقات المناسبة والفعالة من حيث التكلفة بعناية ، مما قد يقلل من التكاليف ويخلق فوائد اقتصادية أعلى.وهي مناسبة لبناء القواعد الفرعية مثل الطرق والمطارات والسكك الحديدية كأي درجة.
مقدمة لمصنع خلط التربة المتحرك الخالي من الأساس وصومعة الأسمنت العمودية:
2.1 هيكل الصومعة مضغوط ، ويركز تقريبًا جميع عمليات إنتاج التربة المستقر مثل تخزين المواد ، والوزن ، والنقل ، والخلط ، والتفريغ ، ونظام التحكم الآلي.
2.2 واجهة تشغيل الماكينة متوافقة مع البشر ، وأداء العمل موثوق به ، ولا يزال بإمكانها العمل بثبات في بيئات رهيبة مختلفة.
2.3 خلاط التأثير بعمودين أفقيين لديه قدرة تشغيل مستمرة قوية ، مسار خلط شامل ، حركة تقليب قوية ، وقدرة خلط متوسطة سريعة.
2.4 تتميز الصومعة بتصميم رباعي الختم ، والذي يمكن أن يمنع تسرب الطين من رأس العمود ، بكفاءة عالية وخسارة أقل ، كما أنه سهل التركيب والصيانة. يمكن نقل المجموعة الكاملة من المعدات بسرعة إلى موقع البناء وتجميعها على الموقع ، ويمكن بدء البناء دون تصحيح الأخطاء.
2.5 لديها درجة عالية من الأتمتة والقدرة على المناورة القوية والتشغيل البسيط والاستقرار الجيد.الهيكل صلب بينما تصميم المساحة مضغوط ومعقول ، مما يضمن المرونة والقدرة الإنتاجية في نفس الوقت.تشغل محطة تثبيت المياه المتنقلة مساحة صغيرة جدًا ويسهل نقلها بين المواقع ، مما يقلل بشكل كبير من مقدار الهندسة الأساسية.
تحديد:
معلمات الأداء الرئيسية لمحطة خلط التربة الثابتة المتنقلة الخالية من الأساسات YWDJ600،500،400،300:
| نموذج المعلمة | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| معدل الإخراج | 300 طن / ساعة | 400 طن / ساعة | 500 طن / ساعة | 600 طن / ساعة |
| طريقة القياس | قياس الكمبيوتر | قياس الكمبيوتر | قياس الكمبيوتر | قياس الكمبيوتر |
| طريقة التعديل | تكرار | تكرار | تكرار | تكرار |
| طريقة التحكم | أتمتة | أتمتة | أتمتة | أتمتة |
| دقة الوزن (الركام) | ± 2٪ | ± 2٪ | ± 2٪ | ± 2٪ |
| دقة الوزن (مادة المسحوق) | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ |
| معدل المراقبة | 90 كيلو واط | 100 كيلو واط | 130 كيلو واط | 140 كيلو واط |
| الوزن الكلي | 24 ت | 24 ت | 26 ت | 26 ت |
| إجمالي الطاقة | 90 كيلو واط | 100 كيلو واط | 130 كيلو واط | 140 كيلو واط |
محطة خلط التربة الثابتة المتنقلة YWDJ500-600
YWDJ500-600محطة خلط التربة المتنقلة YWDJ500-600جدول تكوين العنصر الفرعي
| رقم | جزء اسم | تحديد | كمية | مكان المنشأ | ملاحظة | |
| 1 | آلة كاملة |
التكوين: 3 قادوس و 1 حاوية |
قادوس الركام ،رتتبنى الصفيحة الحديدية لصومعة المنتج النهائي 5 مم ، وتعتمد القناة الفولاذية للناقل الحزامي المائل رقم 18 ، واثب الركام وأرجل الخلاط تعتمد 20 I الحزمس، والحزام المائل يعتمد حزام النايلون. الدرج مصنوع من 200 * 200 أنا الحزم.
|
|||
| 2 |
نظام الخلط الكلي
|
قادوس الركام |
8 م³ صفيحة حديد موديل 5 مم |
3 | بيان ، شاندونغ | عرض النطاط: 3200 مم |
|
معدات تهتز
|
1.1 كيلو واط | 3 | شينشيانغ ، خنان | |||
| غربال الشبكة | غربال مقوى | 3 | بيان ، شاندونغ | |||
| حزام مقياس |
دقة القياس ± 0.5-1٪ |
3 | بيان ، شاندونغ | |||
| بكرة مقياس الحزام | 4KW | 2 | تسيبو ، شاندونغ | |||
| 5.5 كيلو واط | 1 | |||||
| مقياس الضغط | 150 كجم | 3 | بنجبو ، آنهوي | |||
| مقياس الحزام المهمل | φ89 × 780 | 1 مجموعة | بيان ، شاندونغ | |||
| مقياس الحزام المهمل | φ89 × 740 | 1 مجموعة | بيان ، شاندونغ | |||
| 3 |
توريد مسحوق نظام |
علبة المسحوق | 70–100 طن | 1 | بيان ، شاندونغ | |
| مزيل الغبار | كيس النبض | لا | بيان ، شاندونغ | |||
| صمام البوابة | 800 × 800 | 1 | بيان ، شاندونغ | |||
| عقارب صمام البوابة | 320 | 2 | بيان ، شاندونغ | |||
| المسمار الناقل | φ325 × 2700 مم | 1 | بيان ، شاندونغ | |||
| محرك برغي | 5.5 كيلو واط | 1 | بيان ، شاندونغ | |||
| حبل أسلاك الفولاذ | φ6-10 أمتار | 1 | بيان ، شاندونغ | |||
| كيس من القماش | φ325 | 2 | بيان ، شاندونغ | |||
| برغي مقياس إلكتروني | Φ325 × 1400 مم | 1 | بيان ، شاندونغ | |||
| محرك وزن إلكتروني | 4KW | 1 | بيان ، شاندونغ | |||
| 4 | نظام التحكم | غرفة التحكم | 1 |
طريقة التحكم: التحكم في الكمبيوتر ، |
||
| 5 |
نظام التزويد بالمياه
|
مضخة غاطسة | 2.2 كيلو واط | 1 | تسيبو ، شاندونغ |
وضع الماء: تحويل التردد |
| تدفق المضخة | 40 م³ / ساعة | 1 | بيان ، شاندونغ | |||
| خطوط الأنابيب وملحقاتها | 1 | ويفانغ ، شاندونغ | ||||
| 6 | تحريك جزء | الخلاط | 1 | بيان ، شاندونغ |
نوع المضيف: مزدوج المحور القسري المستمر |
|
| مأوتور | 30 كيلو واط | 2 | كأيوان | |||
| شفرة | مواد مقاومة للاهتراء عالية سبائك المنغنيز | 56 | ويفانغ ، شاندونغ | |||
| صمربي | ZLY180 | 2 | تسيبو ، شاندونغ | |||
| 7 | جزء التخزين | مائل الحزام الناقل |
ميل التثبيت س = 30 درجة فولاذ قناة الإطار [18 |
1 | بيان ، شاندونغ |
دومين بالسيارة الطريقة: هوائي
صندوق تخزين ارتفاع التفريغ: 3100 مم
|
| طبل المحرك | 50100 × 15 كيلو وات 2.5 | 1 | تسيبو ، شاندونغ | |||
|
1000 × 5－21.5 متر (نايلون) | 1 | خبي | |||
| ناقل الحزام المهمل | φ89 × 375 | 1 مجموعة | بيان ، شاندونغ | |||
| ناقل الحزام المهمل | φ89 × 1150 | 1 مجموعة | بيان ، شاندونغ | |||
| العمودي العاطل | 1 مجموعة | بيان ، شاندونغ | ||||
| صندوق التخزين النهائي |
5m³ (تراكم) صفيحة حديد موديل 5 مم |
1 | بيان ، شاندونغ | |||
| معدات تهتز | 0.5 كيلو واط | 1 | شينشيانغ ، خنان | |||
| جرس كهربائي | 1 | بيان ، شاندونغ | ||||
| 8 | نظام الهواء | صمام الكهرومغناطيسي | 4V310 | 2 | تشجيانغ | |
| محرك | Y132S1－2－5.5KWB3 | 1 | بيان ، شاندونغ | |||
| المكبس الهوائي | 0.67 / 7-5.5 كيلو واط | 1 | ||||
|
اسطوانة الهواء
|
100 × 250 | 2 | ||||
| 9 | نظام التحكم الكهربائي | مكونات الإلكترونيات | 1 | Chint Delixi |
الأجهزة الكهربائية اختيارية باستخدام 485 اتصال اتصال |
|
| نظام التحكم | 1 | بيان ، شاندونغ | ||||
| الكمبيوتر المضيف | 1 | لينوفو | ||||
| شاشة | 1 | لينوفو | ||||
| العاكس | 3.7 كيلو واط | 2 | ||||
| العاكس | 5.5 كيلو واط 7.5 كيلو واط | 2 | ||||
| 11 | ملحقات عشوائية | أدوات محددة | 1 | بيان ، شاندونغ | ||
| تعليمات | 1 | بيان ، شاندونغ | ||||
| مخطط الرسم البياني | 1 | بيان ، شاندونغ | ||||
| شهادة | 1 | بيان ، شاندونغ | ||||
ملحوظة: 1 بسبب التحسين الفني ، يمكن تغيير أصل الأجزاء المشتراة ونموذج المعلمات التقنية ، لكن الوظائف ليست أسوأ من الوظائف الحالية ؛
2 يحتاج المشتري إلى إعداد المرافق التالية: الأساس الخرساني لمحطة الخلط ، وإمداد الطاقة لخزانة توزيع الطاقة لمحطة الخلط ومصدر تخزين المياه لمحطة الخلط ؛الزيت الميكانيكي المطلوب للمعدات ، ونظام الحماية من الصواعق اللازم في محطة الخلط.
المصنع خلط التربة المتنقلتم تصميمه لمجموعة واسعة من احتياجات البناء مثل الطرق السريعة وطرق المدينة والمطارات والملاعب الرياضية.يمكنها توفير معدات خلط عالية التقنية للمساعدة في تلبية هذه الاحتياجات.إنه يدعم استخدام مجموعة متنوعة من المواد الخام ، بما في ذلك الجير الحي ، الجير المطفأ ، التربة ، الحجر الرملي ، الرماد المتطاير ، الأسمنت وغيرها من المواد.
من خلال الإنتاج المتخصص ، فإنها تولد المواد الأساسية مثل الحصى المثبت بالأسمنت ، والمواد المثبتة بالتربة الجيرية ، والخرسانة القابلة للانضغاط.علاوة على ذلك ، فإن دقة النسب المتولدة موثوقة ونسبة المخاليط موحدة.كل هذه العوامل تجعله خيارًا رائعًا لأعمال البناء الهندسية.
نحن نقدم مجموعة شاملة من الدعم الفني والخدمات لمحطة خلط التربة المتنقلة الخاصة بنا.إن الفنيين لدينا مدربون تدريباً عالياً وعلى دراية ، وهم متاحون لمساعدتك في أي أسئلة أو مشاكل قد تكون لديك.
نحن نقدم خدمات تركيب احترافية لمحطة خلط التربة المتنقلة الخاصة بنا.سيضمن الفنيون لدينا أن المصنع الخاص بك مركب بشكل صحيح وجاهز للاستخدام.سنوفر أيضًا أي تدريب ضروري ونجيب على أي أسئلة قد تكون لديك.
يتوفر الفنيون لدينا لتشخيص وإصلاح أي مشكلات قد تواجهك مع مصنع خلط التربة المحمول الخاص بك.نقدم أيضًا خدمات الصيانة الدورية لضمان بقاء مصنعك في حالة مثالية.
يتوفر فريق الدعم الفني لدينا للإجابة على أي أسئلة قد تكون لديك حول مصنع خلط التربة المتنقل.سنزودك بمعلومات مفصلة ومساعدة حتى تتمكن من تحقيق أقصى استفادة من أجهزتك.
